הגדרת AP Mesh

🕸️ הגדרת AP Mesh (Ruijie Cloud)

I. סקירה​

AP Mesh היא טכנולוגיה אלחוטית שנועדה להרחיב את כיסוי הרשת (רשת מקומית אלחוטית) ולשפר את יציבותה. מספר נקודות גישה אלחוטיות מחוברות זו לזו באמצעות בחיבור אלחוטי (וללא כבל תקשורת) בטכנולוגייץ Mesh ליצירת רשת אלחוטית עם קישוריות חלקה.

II. דגשים להגדרת רשת Mesh​

טופולוגיה ומיקום:​

  • היחידה הראשית (Root AP) חייבת להיות מחוברת בכבל רשת תקין ולהיות משויכת לפרויקט/ענן.
  • שאר היחידות חייבות להיות בטווח קליטה אופטימלי מהיחידה הראשית.
  • יש להרחיק את המכשירים ממקורות הפרעה (מיקרוגלים, גופי מתכת גדולים).

מצב המכשיר:​

  • המכשירים אותם תרצה להוסיף בטכנולוגיית Mesh חייבים להיות חדשים או מאופסים להגדרות יצרן. יש לחברם בכבל חשמל בלבד.
  • אין להגדיר את המכשיר מראש או לשייך אותו לענן לפני תהליך ה-Mesh.

דגמים לא נתמכים:​

  • לא ניתן לבצע חיבוריות Mesh בין מכשירים מסדרת Ruijie למכשירים מסדרת Ruijie Reyee (לא ניתן לבצע ערבוב בין סוגי המכשירים).
  • לא ניתן לחבר יחידות Reyee עם יחידות המיועדות לשוק הביתי. על היחידות להיות מאותו סדרה.
  • לא ניתן להשתמש בדגמים: RAP2200(F), RG-RAP1200(F), RAP1200(FE).

III. מתי משתמשים בזה?​

דוגמאות לשימוש:

  • רשתות קמפוס ארגוניות (Enterprise campus networks): בקמפוסים ארגוניים גדולים עם מבנים רבים, פריסת כבלי רשת היא מורכבת ויקרה. טכנולוגיית Mesh מאפשרת פריסה של מספר נקודות AP המחוברות באמצעות רשת Mesh כדי לספק כיסוי מלא ברחבי הקמפוס.
  • רשתות בתי ספר וקמפוסים (School and campus networks): בתי ספר וקמפוסים מכסים שטח גדול, וסטודנטים וסגל זקוקים לגישה אמינה לרשת אלחוטית בכל פינה. פריסת רשת Mesh מבטיחה כיסוי אלחוטי חלק באזורים כמו כיתות, ספריות, מעונות וכו'.
  • רשתות מגורים (Residential networks): במבני מגורים או וילות גדולות, רשת ה-Mesh יכולה לספק כיסוי מלא לכל חלקי הבית

IV. שלבי ההגדרה​

❗ המכשירים אותם נרצה לחבר בתצורת Mesh, נדרשים להיות מחוברים בקרבת המכשיר הראשי למקור חשמל (באמצעות ספק כוח) בלבד, ללא כבל רשת.

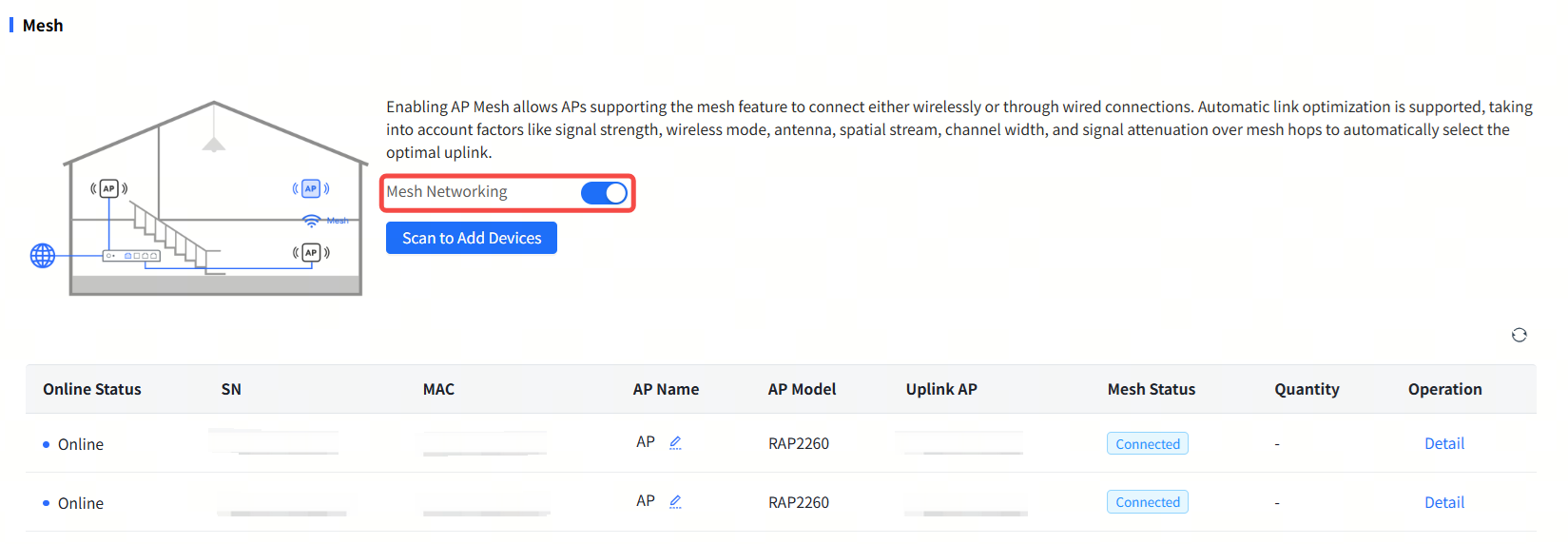

(1) ודא שפונקציית Mesh Networking (רשת Mesh) מופעלת (היא מופעלת כברירת מחדל). אם לא, הפעל אותה.

כפתור הפעלה/כיבוי של Mesh Networking

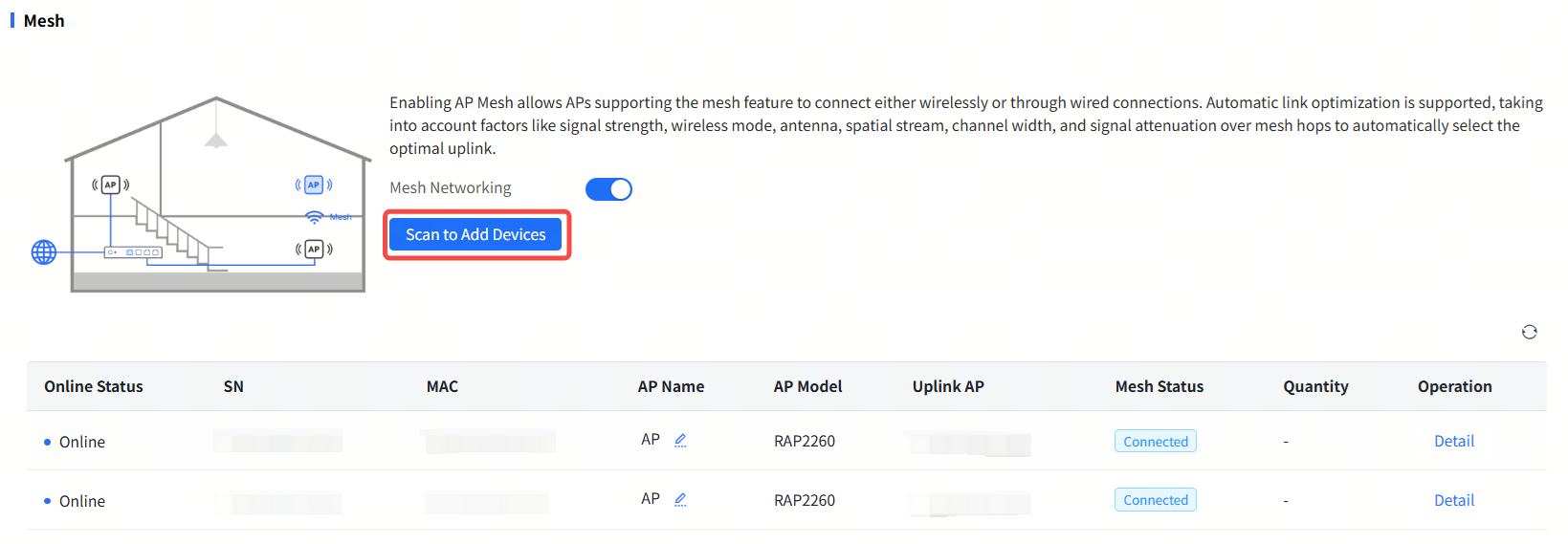

(2) לחץ על Scan to Add Devices (סרוק להוספת התקנים) כדי לאתר נקודות גישה סמוכות שאינן מחוברות לרשת או לחיבורים קוויים כלשהם.

כפתור סריקה להוספת התקנים

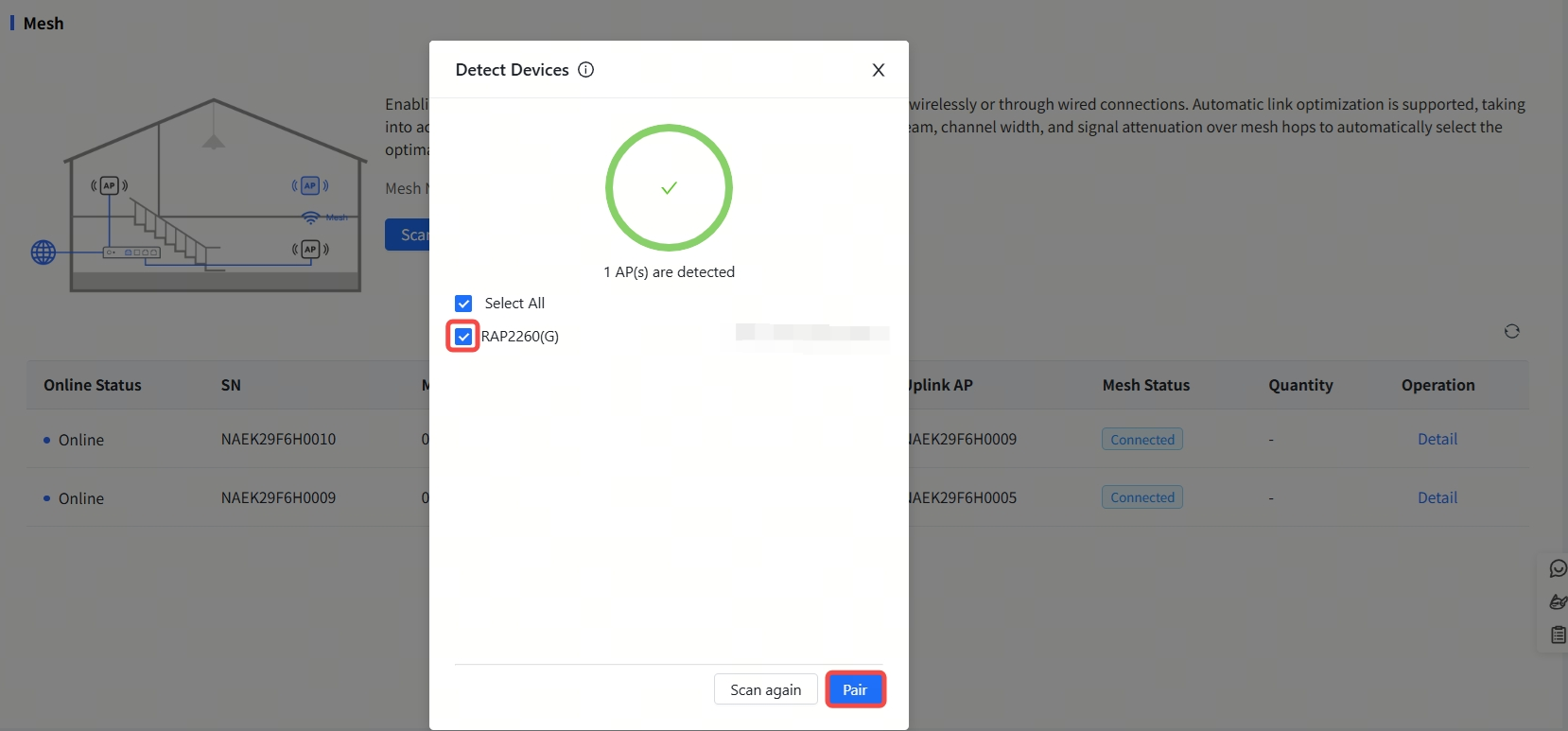

(3) בחר את ההתקן המיועד לרשת ה-Mesh. אשר את דגם ההתקן וכתובת ה-MAC, לאחר מכן בחר את ההתקן ולחץ על Pair (התאם). אם לא זוהה התקן יעד, לחץ על Scan again (סרוק שוב).

בחירת התקנים והתאמתם לרשת Mesh

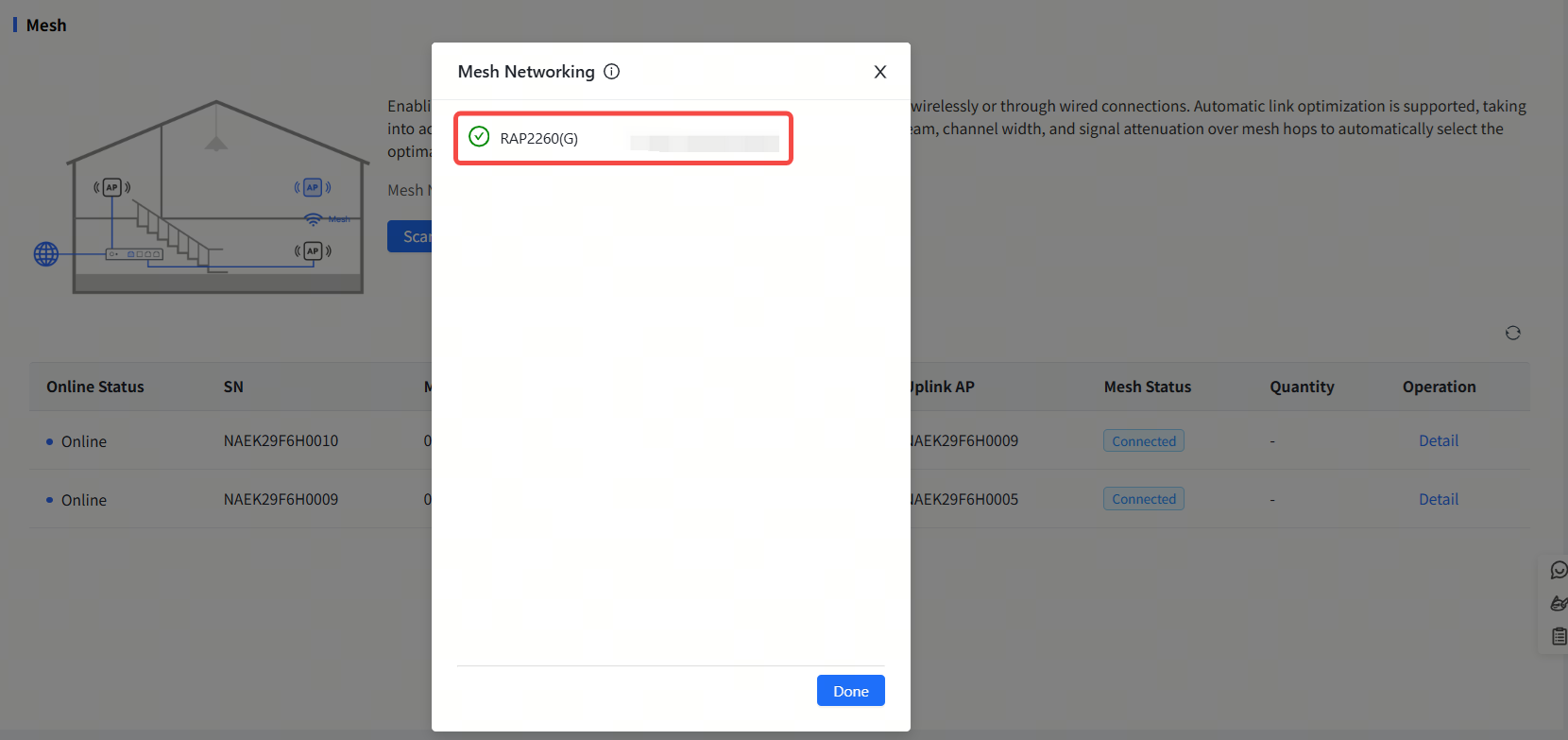

(4) המתן להשלמת תהליך ההתאמה. בדוק את הסמל ליד שם ההתקן כדי לאשר אם ההתאמה הצליחה. לאחר מכן, לחץ על Done (סיום).

אישור השלמת התאמה וסמל הצלחה

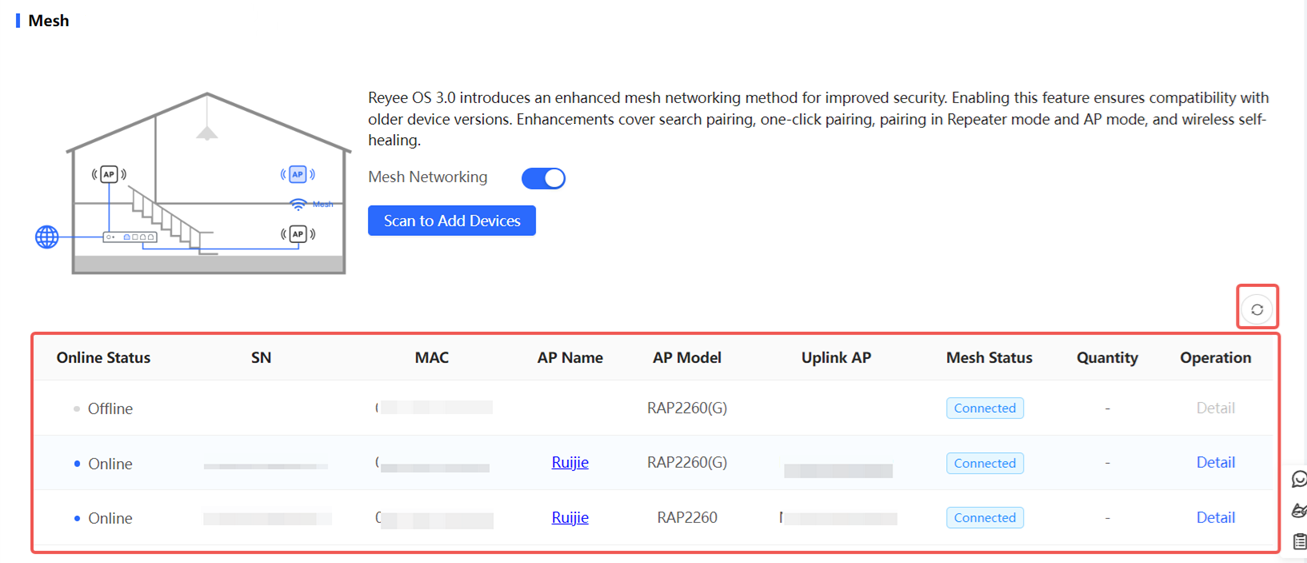

(5) לחץ על סמל הרענון כדי לרענן את רשימת ההתקנים ולצפות בנקודות ה-AP המותאמות.

סמל רענון רשימת ההתקנים

V. הגדרה דרך האפליקציה בטלפון​

VI. דגשים חשובים​

  • AP Mesh: טופולוגיית רשת אלחוטית שבה מספר APs מחוברים ליצירת רשת Mesh. כל AP משמש לא רק כנקודת גישה ללקוחות אלא גם כצומת Mesh עבור APs אחרים ברשת, מה שמרחיב את כיסוי הרשת ומחזק את יציבותה.

  • תפקידי AP: מכשיר הAP הראשי - היחיד שמחובר בכבל תקשורת באופן קווי, מתחבר, משמש כשער (Gateway) עבור כל המכשירים של רשת ה-Mesh, ומטפל בהעברת נתונים בין הרשת הקווית לאלחוטית.
