🔌 VLAN יציאה של נקודת גישה (AP Port VLAN)

I. סקירה כללית​

תכונה זו יכולה לשמש להעברת תצורת VLAN של יציאה למספר התקנים ייעודיים.

II. מגבלות​

תכונה זו תומכת רק בהתקני EAP/RAP עם גרסת קושחה P32 ומעלה, במצב נקודת גישה (AP mode).

III. הליך תצורה​

(1) הגדר פרמטרים בדף AP Port VLAN (VLAN יציאה של נקודת גישה). לאחר התצורה, לחץ על Apply (החל) כדי להעביר את התצורה.

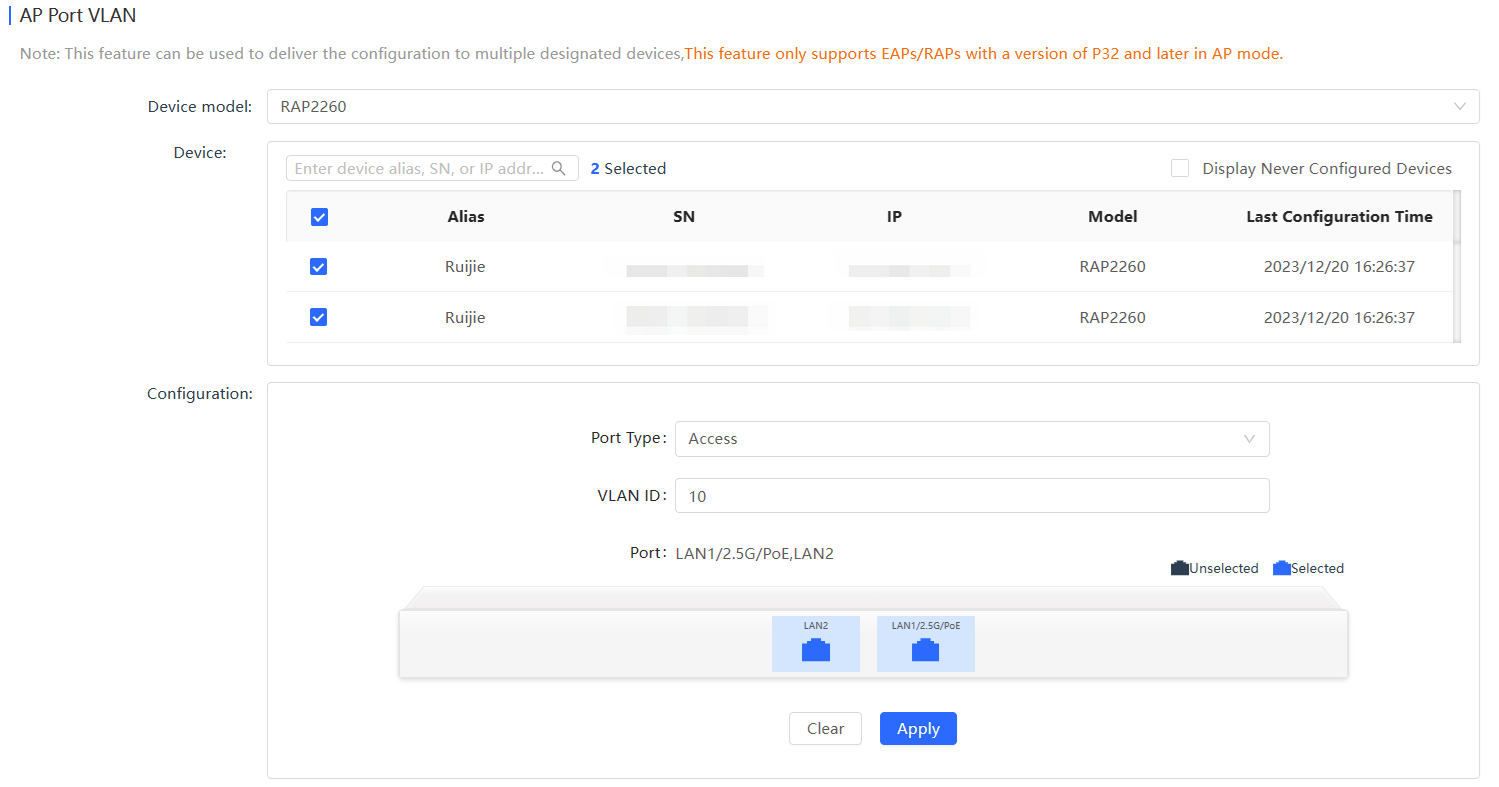

דף הגדרת AP Port VLAN עם פרמטרי תצורה

  • Device Model (דגם התקן): מציין את דגם נקודת הגישה (AP).

  • Device (התקן): מציין את ההתקן שאליו יש להעביר את התצורה.

  • Port Type (סוג יציאה): מציין את סוג היציאה, שהוא Access (גישה) או Trunk (אגד).

  • VLAN ID (מזהה VLAN): מציין את מזהה ה-VLAN של יציאה.

  • Selected Ports (יציאות נבחרות): בחר את היציאה שאליה יש להעביר את מזהה ה-VLAN.

  • Apply & Clear (החל ונקה): החל את התצורה על ההתקן או נקה את התצורה.

(2) גש ל-eWeb של נקודת הגישה (Network-Wide > Workspace > Wired > LAN) ובדוק את מזהה ה-VLAN ותצורת VLAN היציאה.

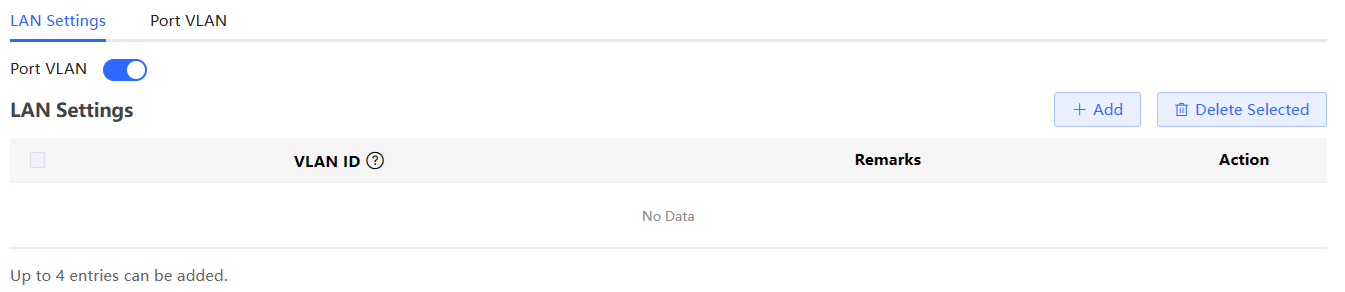

דף הגדרות LAN ובדיקת תצורת VLAN

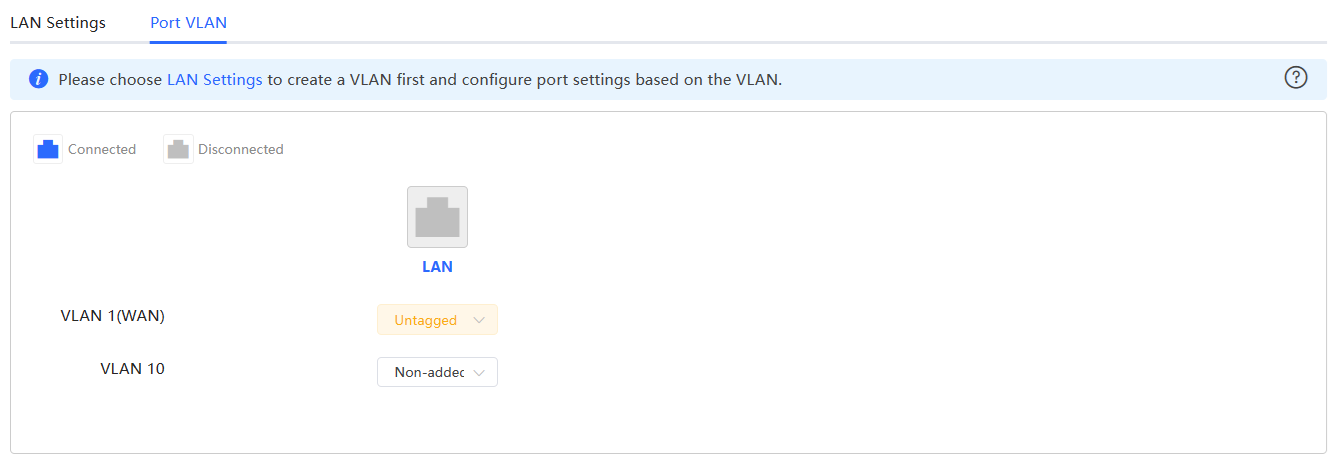

תצוגת Port VLAN ב-eWeb לאחר הגדרה
