התקנת RG-RAP2260 / RG-RAP2200

🛠️ מדריך זה מספק סקירה של רכיבי נקודות הגישה (Access Points) RG-RAP2260(E), RG-RAP2260(G), ו-RG-RAP2200(E), סטטוס נוריות ה-LED והוראות התקנה ותצורה משותפות.

יש לשים לב כי דגמי RG-RAP2200 הם מכשירי WiFi 5 לעומת מכשירי RG-RAP2260 התומכים ב- WiFi 6.

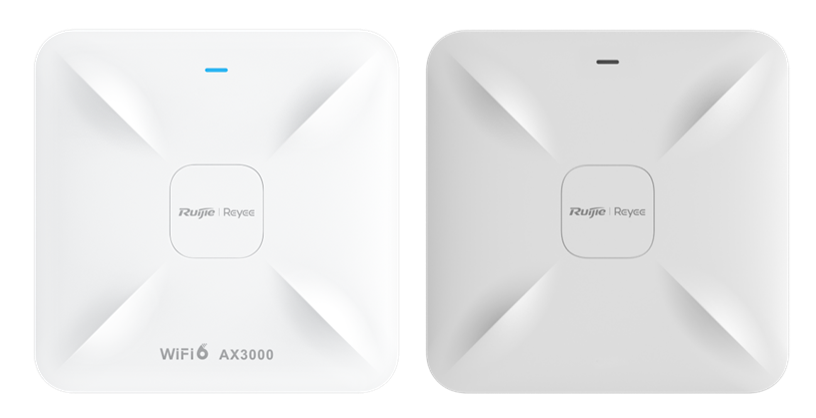

2200/2260

שימו לב

▶️למדריך זה קיים סרטון להמחשת ההפעלה וההגדרה דרך האפליקציה, ניתן לצפות בו בלחיצה כאן.

I. סקירת מוצר ורכיבים​

דגמים: RG-RAP2260(E), RG-RAP2260(G), RG-RAP2200(E)​

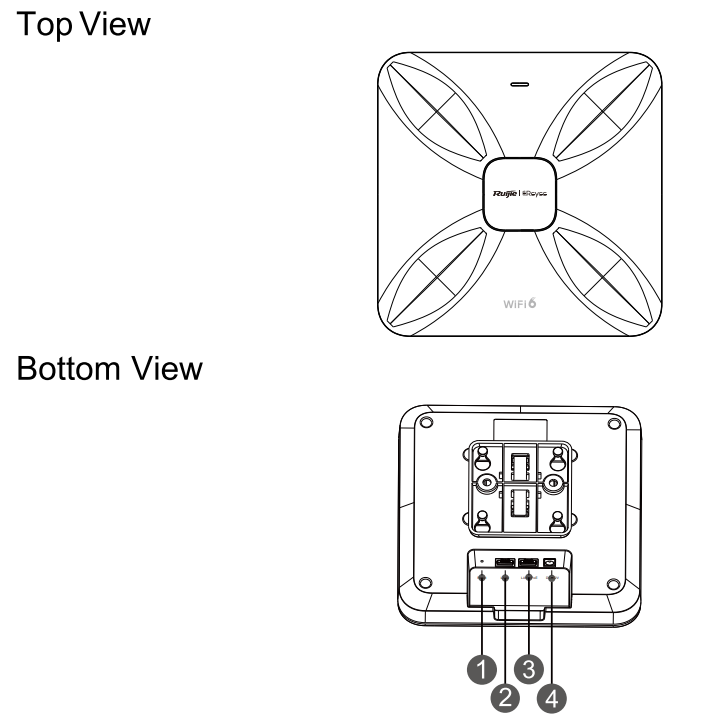

רכיבים

נקודת הגישה כוללת את החיבורים והרכיבים הבאים (המפרט עשוי להשתנות בהתאם לדגם):

רכיבתיאור כלליהערה לגבי דגמים
יציאת LAN1 / PoEמשמשת לחיבור לרשת ולקבלת חשמל באמצעות PoE (Power over Ethernet).2260(E): יציאת 2.5G. 2260(G) ו-2200(E): יציאת 1GE.
יציאת LAN2יציאת רשת משנית לחיבור קווי נוסף.יציאת 1GE בכל הדגמים.
כפתור איפוס (Reset)משמש לאתחול או איפוס המכשיר.
יציאת חשמל DC-12Vחיבור חלופי לאספקת חשמל (כאשר לא משתמשים ב-PoE).12V - דגם (G)2260 דורש 1.5A, דגם (E)2260 דורש 2.5A, דגם (E)2200 דורש 1.5A
מחוון LEDמציג את מצב הפעולה של המכשיר.

תכולת החבילה:​

החבילה מכילה את יחידת ה-AP, סוגר הרכבה (Mounting Bracket), ברגים ואביזרי הרחבה לעיגון, מדריך התקנה מהירה וכרטיס אחריות.

II. סטטוס נוריות LED​

מחוון ה-LED משמש להצגת מצב העבודה של נקודת הגישה:

מצבתיאורפעולת המכשיר
ירוק קבועפעולה רגילההמכשיר פועל כראוי.
כבויהמכשיר כבויה-AP אינו מקבל חשמל.
הבהוב איטי (Slow blinking)פעולה רגילה, עם אזהרההמכשיר פועל, אך קיימת אזהרת מערכת (לדוגמה, אות חלש).
הבהוב מהיר (Fast blinking)תהליך מערכתאחת מהפעולות הבאות מתבצעת: שחזור הגדרות יצרן, שדרוג קושחה, או אתחול.

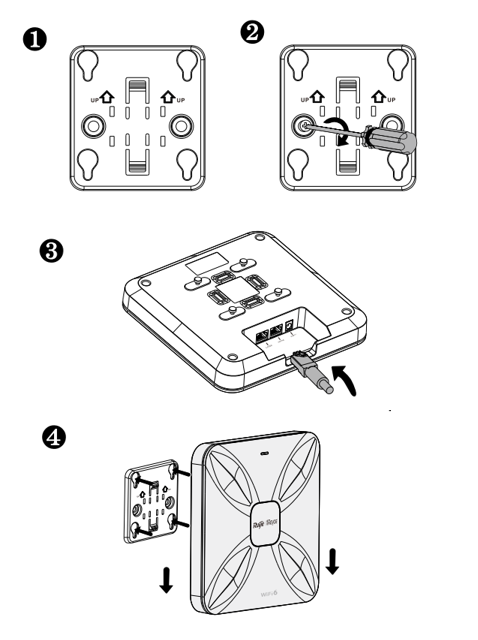

III. התקנה פיזית (הרכבה לתקרה)​

מומלץ להפעיל את המכשיר טרם התקנה בגובה על מנת לוודא עבודה תקינה, ביצוע הגדרות ועדכוני גרסה.

  1. חיבור חשמל ותקשורת: PoE - חבר כבל Ethernet ליציאת ה-LAN1/PoE של נקודת הגישה. לחלופין בחיבור באמצעות ספק כוח - חבר את נקודת הגישה באמצעות ספק הכוח למקור חשמל, בנוסף חבר כבל Ethernet למקור תקשורת ליציאת ה-LAN1/PoE.
  2. הרכבת סוגר: מקם את סוגר ההרכבה על התקרה או הקיר וסמן את חורי הקידוח. קדח והצמד את הסוגר באמצעות העוגנים והברגים המצורפים.
  3. הצמדת ה-AP: ישר את הרגליים המרובעות בגב נקודת הגישה עם חורי ההרכבה בסוגר.
  4. נעילה: החלק את נקודת הגישה (AP) לתוך החורים עד שתשמע נקישה והיא תינעל במקומה.

התקנה פיזית

🔗הוראות התקנת AP מסדרת 22XX כמצב AP (עם כבל רשת) - לחץ כאן למדריך.

🔗הוראות התקנת AP מסדרת 22XX כמצב Repeater (ללא כבל רשת) - לחץ כאן למדריך.

מדריך זה מתמקד בהתקנה בתצורת AP:​

IV. תצורת רשת (Network Configuration)​

ניתן להגדיר את נקודת הגישה באחת משתי דרכים:

א. ממשק אינטרנט (Web Interface)​

  • מכשיר יחיד: התחבר ל-SSID של ה-AP (בדרך כלל @Ruijie-sxxxx).
  • גישה: גש לכתובת http://192.168.120.1 (כתובת IP ברירת מחדל של המכשיר) או השתמש בכתובת ה-IP שקיבל המכשיר ברשת.

NETWIFISSID

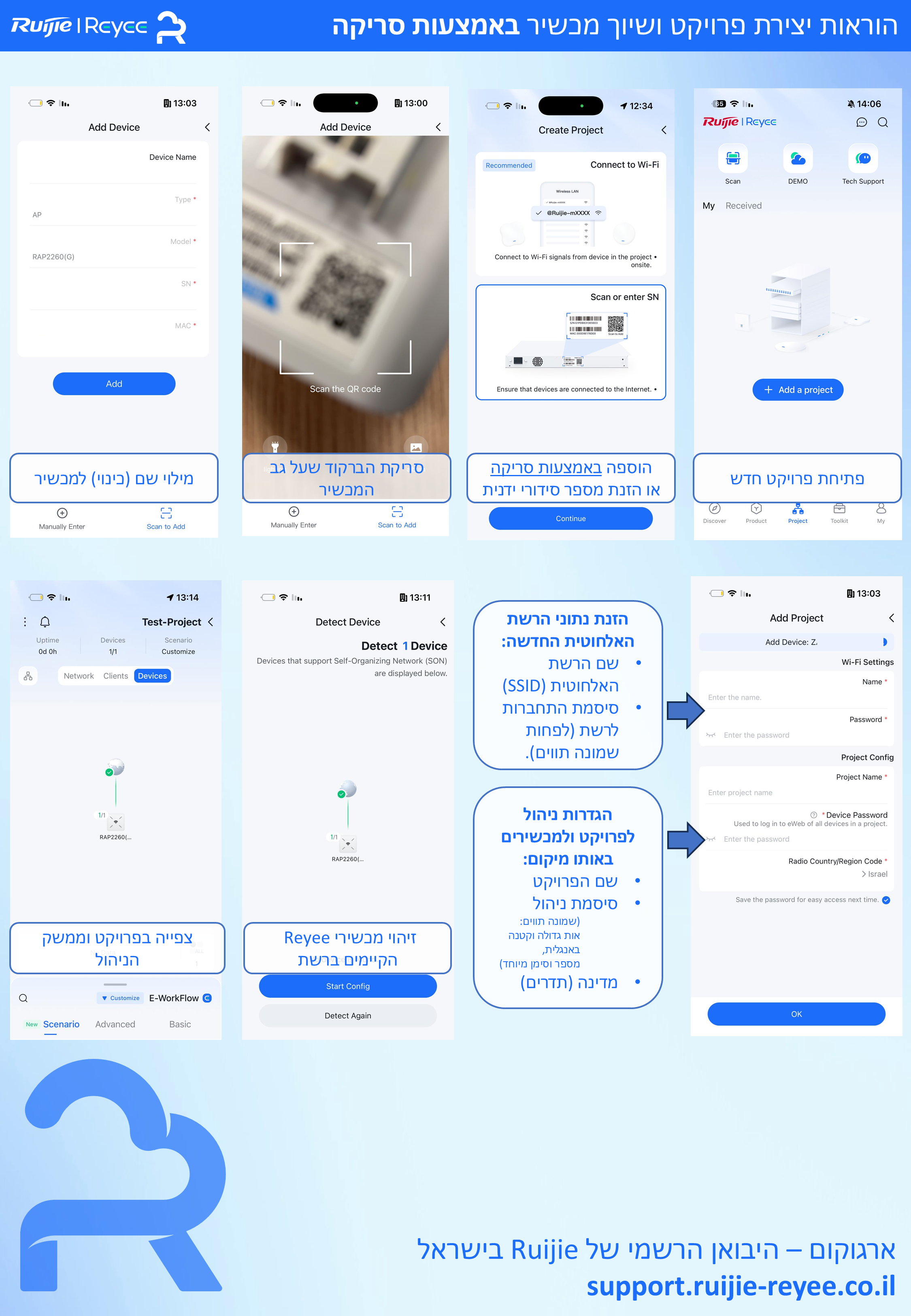

ב. אפליקציית Ruijie Cloud​

  1. הורדת האפליקציה: סרוק את קוד ה-QR המופיע בתחתית המכשיר לפרויקט באמצעות Ruijie Cloud או Ruijie Reyee.
  2. תצורה: בצע את השלבים באפליקציה להוספה ותצורה של המכשיר. לרשותך מדריך בקישר מטה.

🔗מדריך ההתקנה דרך האפליקציה.

2

  1. חיבור Mesh
זכרו!

בסיום הגדרת המכשיר, החזירו את מתאם הרשת באותו אופן למצב DHCP ("קבל כתובת IP באופן אוטומטי")

V. פעולות כפתור Reset (איפוס)​

פעולהמשך לחיצהתוצאה
אתחול מחדשפחות מ-2 שניותמפעיל את המכשיר מחדש.
איפוס להגדרות יצרןיותר מ-5 שניותמשחזר את ה-AP להגדרות ברירת המחדל של היצרן.
