ניהול ממשקים ופורטים במתגי Ruijie (Switch Interfaces)

ברוכים הבאים למדריך התצורה של מתגי Ruijie דרך ממשק הענן (Ruijie Cloud). במדריך זה נלמד כיצד להגדיר פורטים בודדים וכיצד לאחד מספר פורטים יחד (Link Aggregation) כדי להגדיל את רוחב הפס וליצור גיבוי לרשת.

⚙️ חלק א': הגדרות תצורה בסיסיות לפורט (Port Configuration)​

לפני שמתחילים, מומלץ לוודא שהכבלים מחוברים בצורה תקינה למתג ושהמכשיר מופיע כ"מקוון" (Online) בענן של Ruijie.

שלבי הביצוע:​

  1. ניווט במערכת: בתפריט הראשי, עברו אל: Project (פרויקט) ⬅️ Configuration (תצורה) ⬅️ Devices (התקנים).
  2. בחירת המתג: לחצו על המתג הרצוי מתוך רשימת הציוד שלכם.
  3. כניסה למצב עריכה: עברו לטאב Configuration (תצורה) המופיע בחלקו העליון או הצדי של המסך.
  4. בחירת הפורט: לחצו על הציור/המספר של הפורט הפיזי (היציאה) שאותו תרצו להגדיר.
  5. עדכון הפרמטרים: בחלון שנפתח, הגדירו את המאפיינים הבאים לפי הצורך:
    • Duplex (דופלקס): קובע את כיווניות התקשורת (מומלץ להשאיר על Auto).
    • Speed (מהירות): קובע את קצב העברת הנתונים (מומלץ להשאיר על Auto או לבחור ידנית ב-100Mbps/1Gbps בהתאם לצורך).
    • Port Type (סוג יציאה): הגדרת הפורט כפורט גישה למחשבים (Access) או כפורט מקשר למתגים אחרים (Trunk).
    • PoE-capable (תמיכת PoE): הפעלה או כיבוי של אספקת חשמל על גבי רשת (עבור מצלמות, טלפוני IP או נקודות גישה).
  6. שמירה: לחצו על Save (שמור) כדי להחיל את השינויים.

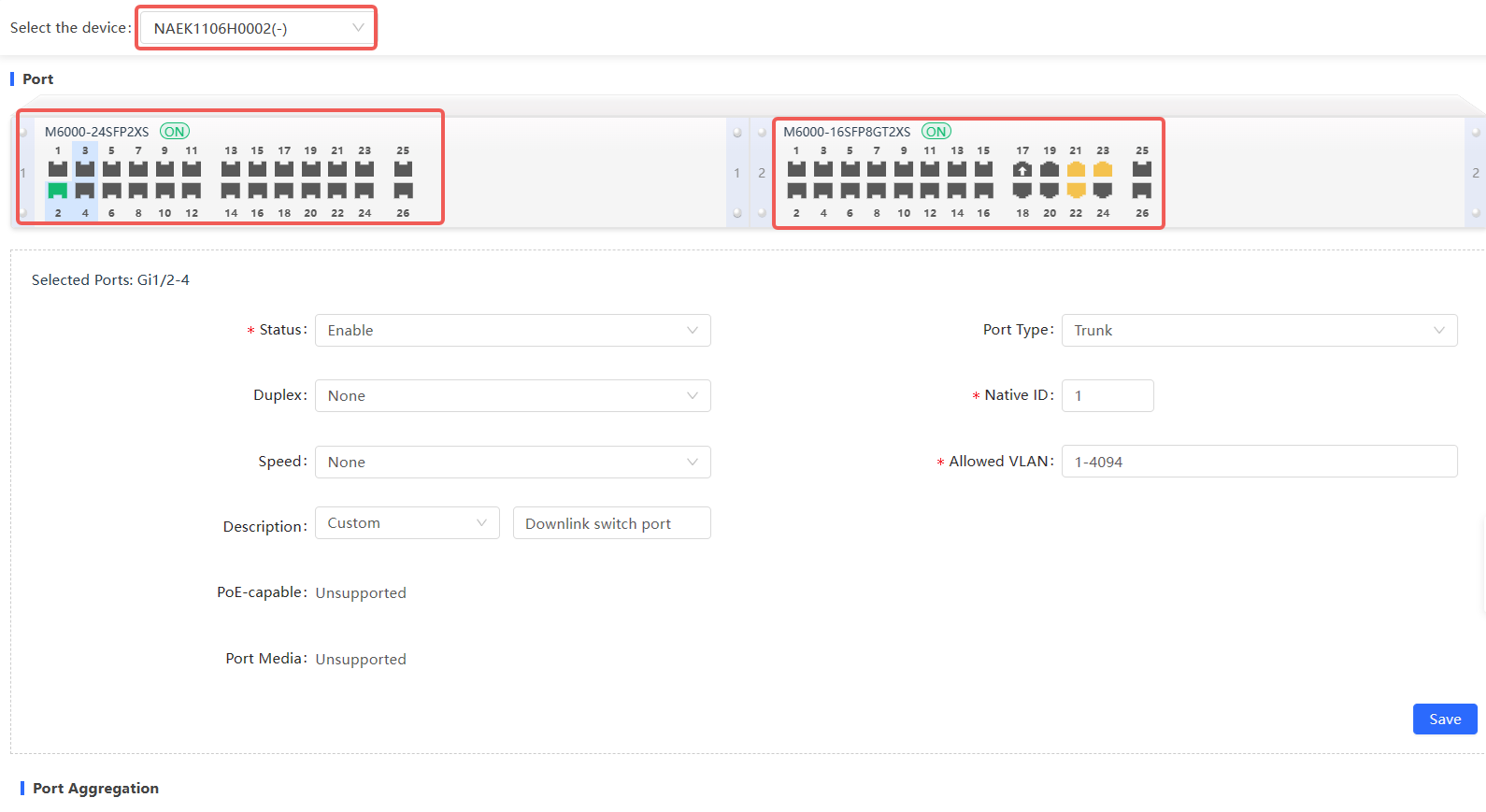

דף תצורת יציאה (Duplex, Speed, Port Type, PoE-capable)

🚀 חלק ב': הגדרת איגוד חיבורים (Link Aggregation / LAG)​

איגוד חיבורים מאפשר לכם לקחת 2 פורטים פיזיים או יותר, ולחבר אותם יחד למכשיר אחר (כמו מתג נוסף או שרת) כדי לקבל מהירות כפולה וחסינות מתקלות (אם כבל אחד מתנתק, השני ממשיך לעבוד).

שלבי הביצוע:​

  1. באותו מסך תצורה של המתג, אתרו את האפשרות Link Aggregation או Aggregate.
  2. בחירת הפורטים: סמנו בוי (V) את הפורטים הפיזיים שאתם רוצים לאחד יחד (לדוגמה: פורט 1 ו-פורט 2).
    • שימו לב: הפורטים הנבחרים חייבים להיות בעלי מאפיינים זהים (אותה מהירות ואותו סוג קו).
  3. הגדרת מצב (Mode): מומלץ לבחור במצב LACP (Dynamic) כדי שהמתג ינהל את החיבור בצורה חכמה מול המכשיר שבצד השני.
  4. אישור: לחצו על Confirm או Save לסיום.

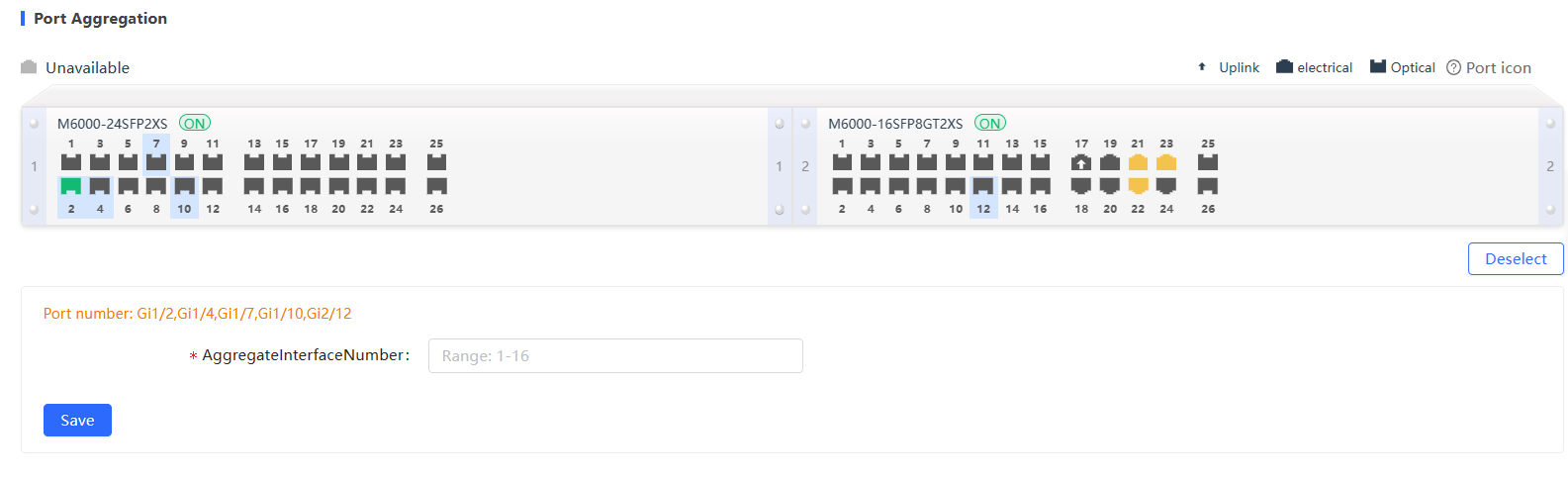

בחירת יציאות לאיגוד

טיפ חשוב

⚠️ טיפ חשוב לטכנאי: אל תחברו את הכבלים הפיזיים בין המכשירים לפני שסיימתם להגדיר את ה-Link Aggregation בשני הצדדים (גם במתג הנוכחי וגם במכשיר אליו הוא מתחבר), אחרת אתם עלולים ליצור לולאה (Loop) שתפיל את הרשת!
