Voice VLAN

📞 Voice VLAN

1. סקירה כללית​

Voice VLAN (VLAN קולי) הוא VLAN המסווג במיוחד עבור זרמי נתוני קול של משתמשים. Voice VLAN מגביל את זרמי הנתונים ואת זרמי הקול ל-VLAN הנתונים ול-VLAN הקולי, בהתאמה. כאשר תכונת Voice VLAN מופעלת, עדיפות ה-CoS של נתוני הקול צריכה להיות גבוהה יותר מזו של נתוני השירות, כדי להפחית את ההשהיה ואובדן החבילות במהלך השידור, ובכך לשפר את איכות הקול.

2. שלבי תצורה​

2.1. הגדרות Voice VLAN​

אפשר את Voice VLAN, הגדר את VLAN, Aging Time (זמן יישון), וCOS Priority (עדיפות COS), ולחץ על Save (שמור).

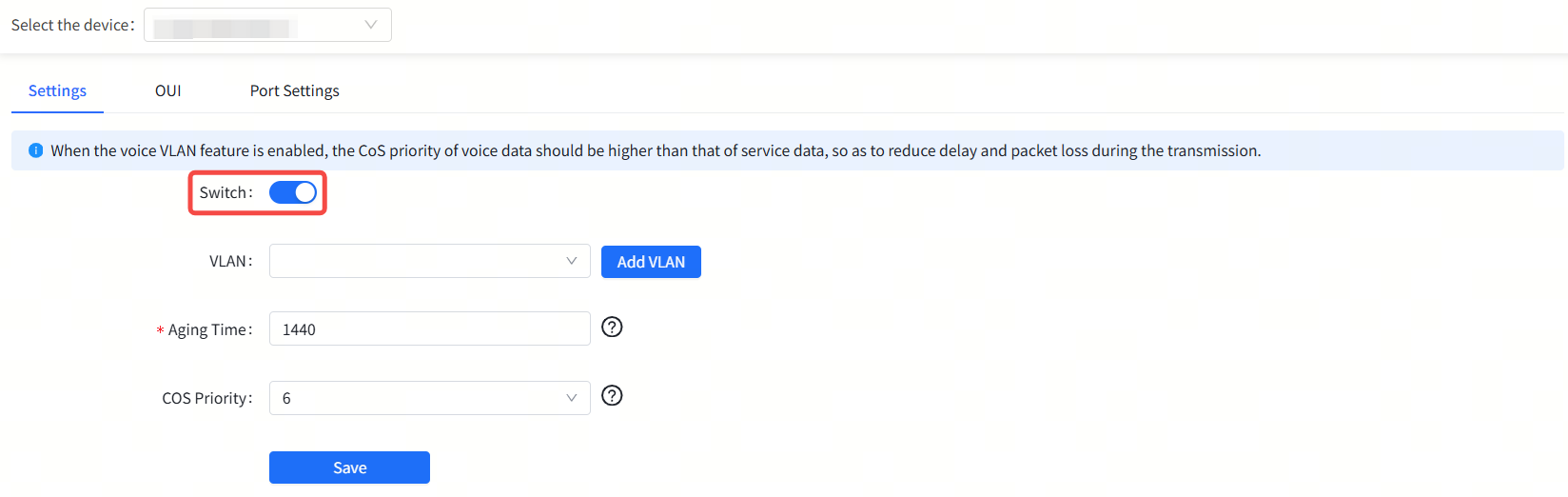

הגדרות Voice VLAN

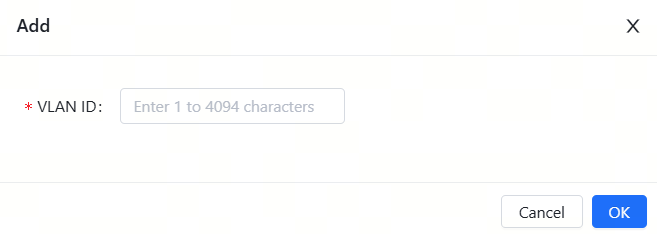

הגדרות מתקדמות של Voice VLAN

2.2. הגדרות OUI (Organizationally Unique Identifier)​

המכשיר מזהה את כתובת ה-MAC מקור של ההודעה הנכנסת ומגדיר את כתובת ה-OUI כדי לזהות את זרם נתוני הקול של מכשיר הקול הספציפי. היציאה שהופעלה גלובלית תוסיף אוטומטית את ה-OUI המתאים כאשר היא מקבלת חבילת LLDP המזוהה כטלפון.

הזן את כתובת ה-MAC ולחץ על Add (הוסף) כדי להוסיף את כתובת ה-OUI.

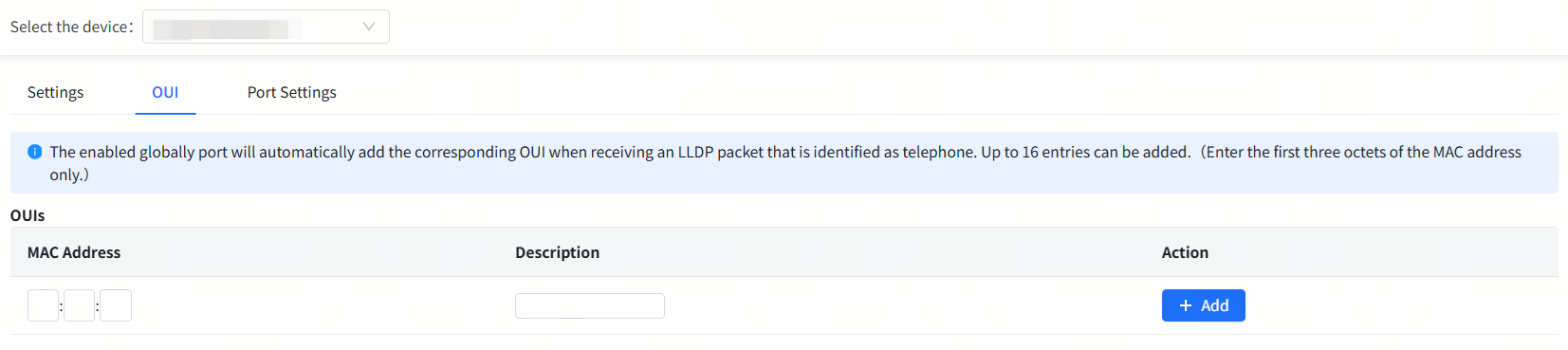

הגדרות OUI

2.3. הגדרות יציאה (Port Settings)​

ניתן להגדיר את היציאה למצב אוטומטי (automatic mode) רק כאשר VLAN היציאה נמצא במצב Trunk (אפיק).

כאשר היציאה נמצאת במצב אוטומטי, היציאה תצא תחילה מ-Voice VLAN, ותצטרף אוטומטית ל-Voice VLAN שוב רק כאשר היא תקבל נתוני קול.

אזהרה כדי להבטיח פעולה תקינה של Voice VLAN ביציאה, נא לא להחליף את מצב היציאה (מצב Trunk/Access). כדי להחליף את המצב, יש לבטל תחילה את Voice VLAN.

בחר יציאה ולחץ על Edit (ערוך). הגדר את Voice VLAN Mode (מצב Voice VLAN) וSecurity Mode (מצב אבטחה) ולחץ על Confirm (אשר).

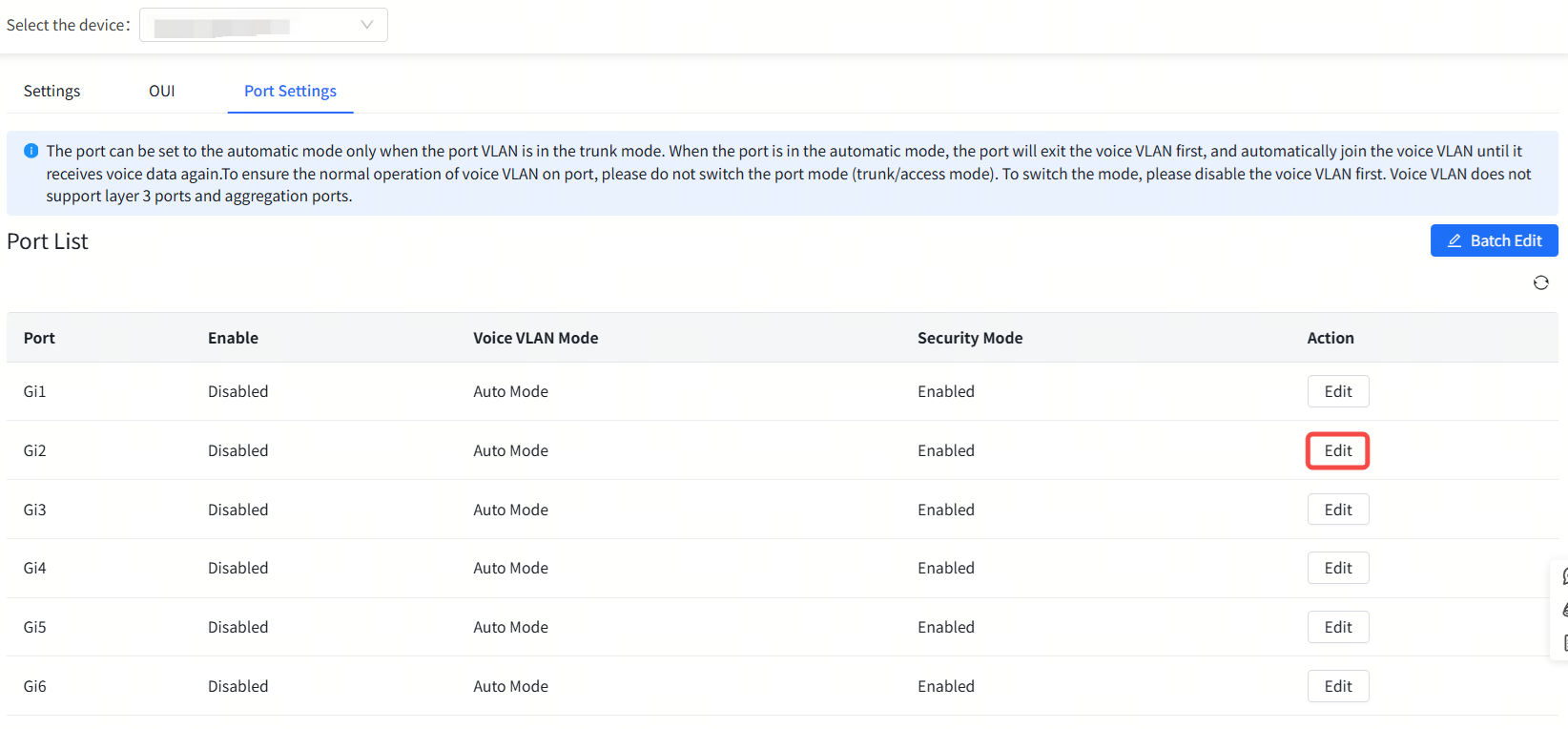

עריכת הגדרות יציאה עבור Voice VLAN

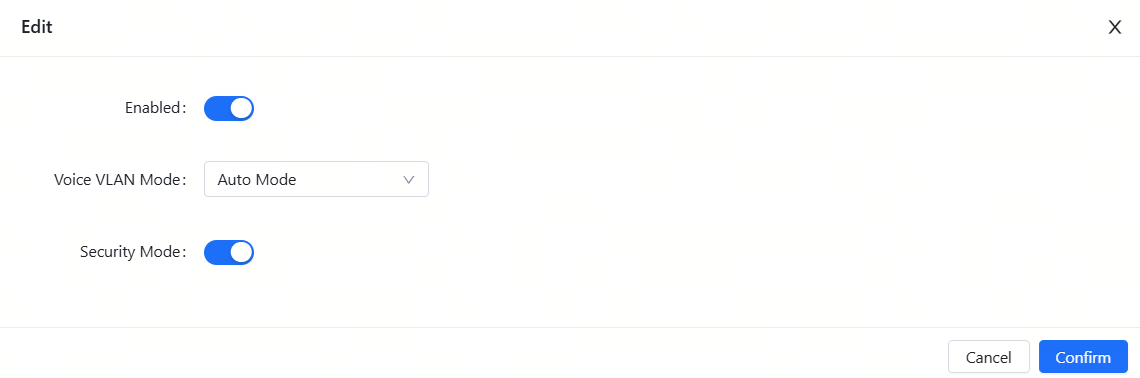

דף תצורת יציאה
