מדריך התקנת גשר אלחוטי מסדרת RG-EST300

🌉מדריך התקנה לגשר אלחוטי מסדרת RG-EST300.

חשוב ומומלץ לצפות במדריך ההתקנה טרם היציאה לשטח, להתקנה תקינה ומהירה:

המדריך מבוסס על דגם EST350-V2 אך רלוונטי לשאר דגמי הסדרה.

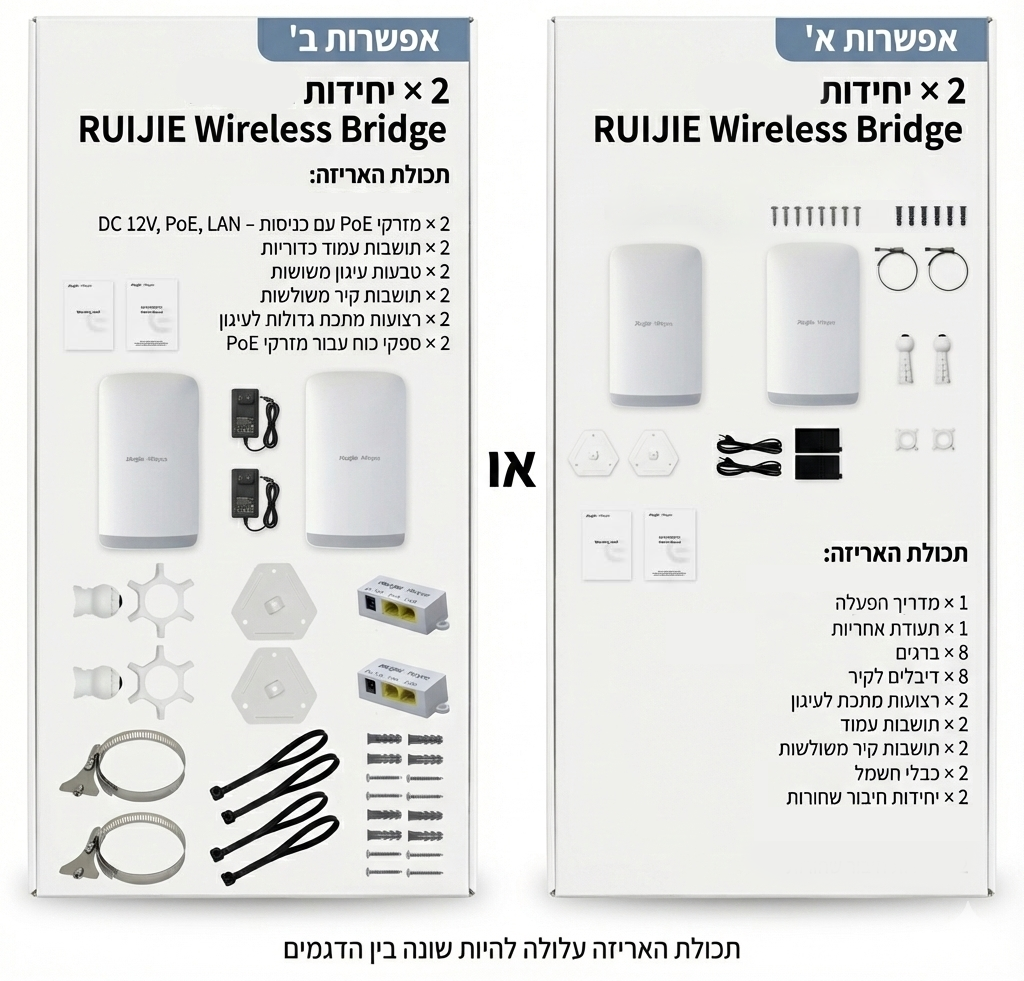

📦 מה יש בתוך הקופסה?​

  • 2 יחידות גישור אלחוטיות (אחת בצד המצלמה ואחת בצד המקליט).
  • 2 מתאמי חשמל (PoE) – אלו הקופסאות שמספקות חשמל דרך כבל הרשת.
  • 2 תפסים להתקנה על עמוד או קיר.
  • הוראות יצרן.

Package

שלב 1: הכנות מקדימות​

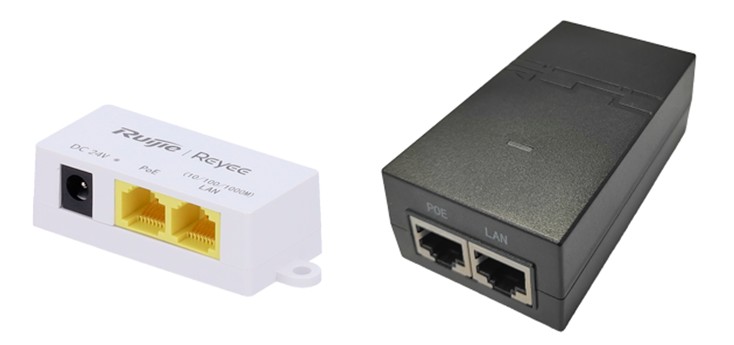

כל יחידת גישור צריכה חשמל – החיבור מתבצע באמצעות injector דרך כבל הרשת עם המתאם PoE שמגיע באריזה.

  • ❗ לא ניתן לחבר את המכשיר ישירות למתג POE, נדרש להשתמש במזרק המצורף באריזה או בספק כוח תואם.

  • ⚠️ אזהרה: חובה להשתמש אך ורק במזריק ה-PoE שסופק עם המוצר. שימוש באחר עלול לגרום לנזק קבוע.

  • אורך מקסימלי של שימוש בכבל POE - 100 מטר

  • יש להשתמש בכבל CAT 5E ומעלה.

הוראות חיבור - יחידת שידור:​

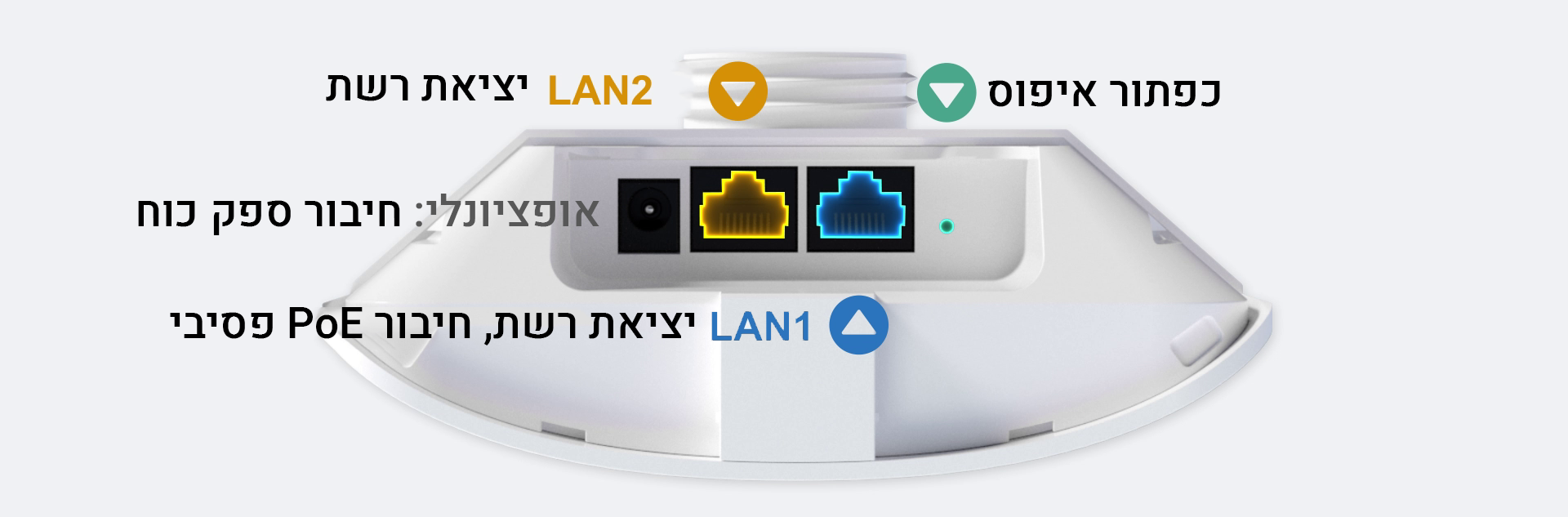

  1. חבר כבל רשת מיציאת POE במתאם PoE ליחידת הגישור (בצד החיבור שנקרא LAN/PoE).
  2. חבר כבל רשת נוסף מיציאת LAN במתאם PoE למקור התקשורת (מתג, נתב).
  3. חבר את המתאם לשקע חשמל.
  4. היחידה תידלק כעת – תראה נורות דולקות.

הוראות חיבור יחידה קולטת:​

  1. חבר כבל רשת מיציאת POE במתאם PoE ליחידת הגישור (בצד החיבור שנקרא LAN/PoE).
  2. חבר כבל רשת נוסף מיציאת DATA במתאם PoE למצלמה / NVR / AP / מחשב.
  3. חבר את המתאם לשקע חשמל.
  4. היחידה תידלק כעת – תראה נורות דולקות.

LED

💡 שימו לב לאופן החיבור:

  • יחידת הגישור המשדרת (ראשית) מסומנת בצבע כחול.
  • יחידת הקישור הקולטת (מרוחקת) מסומנת בצבע כתום.

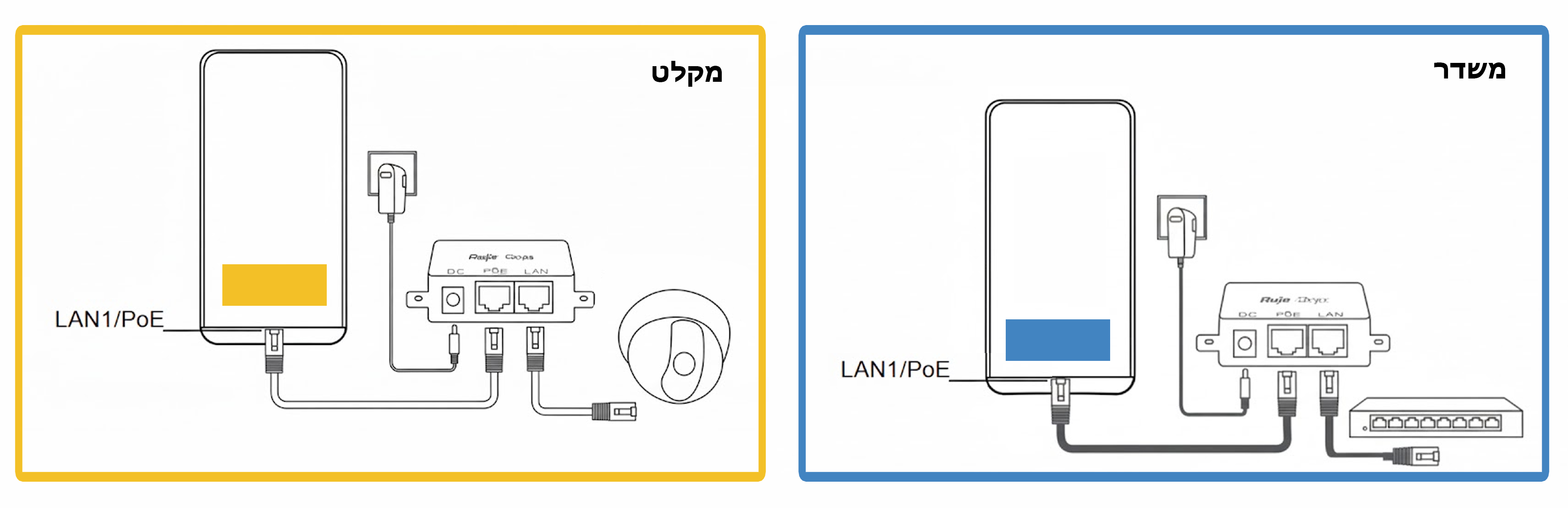

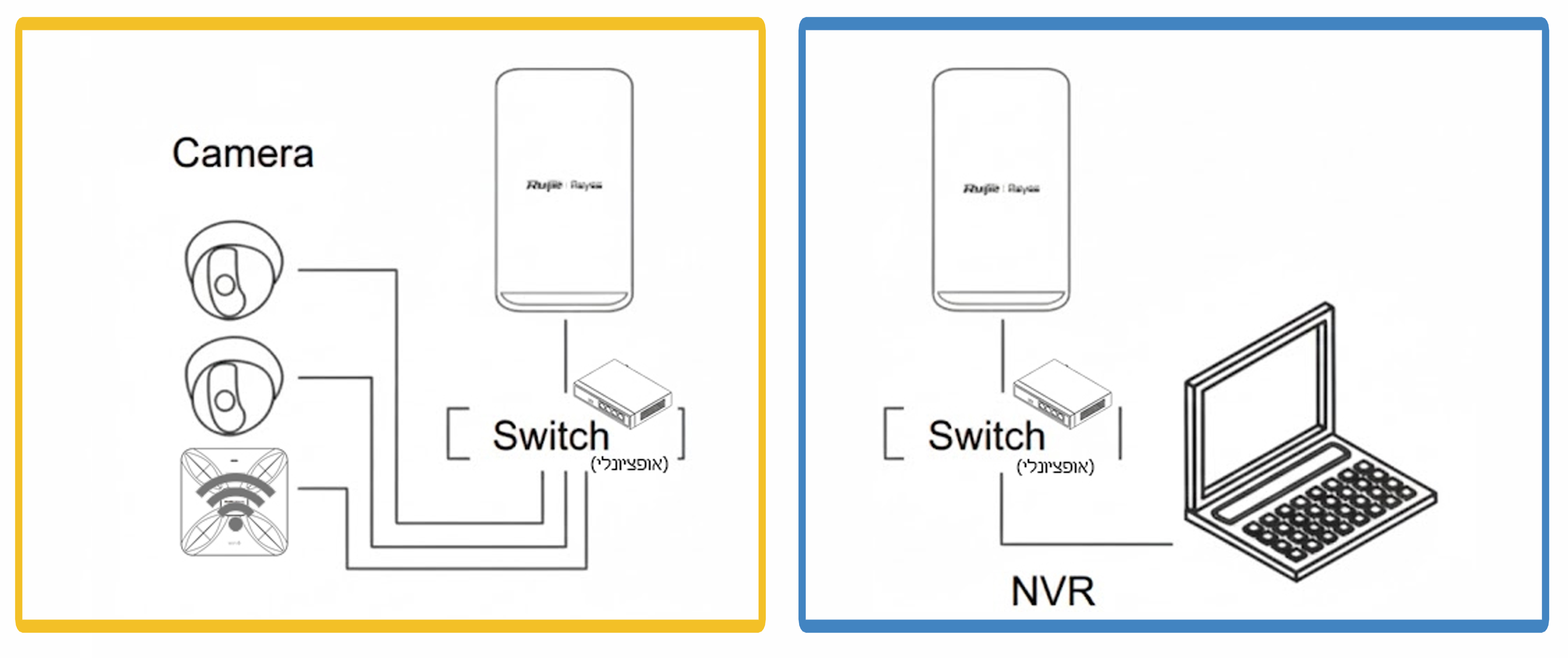

תרשים חיבור יחידת הגישור למתאם PoE תרשים חיבור יחידת הגישור למתאם PoE - 2

ביצוע שדרוג גרסה ליחידות ה- Bridge​

יש לעדכן גרסה ליחידה המרוחקת (הקולטת, מסומנת בכתום) לפני עדכון היחידה הראשית. היחידות יעבדו כראוי כאשר שתיהן נמצאות על גרסה זהה - יש לפעול על פי מדריך שדרוג גרסאות

UpgradeF

שלב 2: מיקום והתקנה פיזית​

הנחיות התקנה:​

  • היחידות צריכות "לראות" אחת את השנייה – כלומר, שיהיה קו ראייה פתוח בלי קירות או עצים ביניהן.
  • ניתן לחבר את היחידה לקיר או לעמוד – ניתן להיעזר בתפסים המצורפים באריזה.
  • גובה מומלץ: לפחות 2-3 מטרים מעל הקרקע.
  • כוון את שתי היחידות אחת מול השנייה (כמו טלסקופים).

שלב 3: צימוד מקדים של המשדרים​

היחידות מגיעות כבר מוגדרות מראש ומתחברות אוטומטית אחת לשנייה, כך שלא נדרש לבצע שינוי בהגדרות.

בדיקת תקינות (אופציונלי):​

התקנה בחיבור קוויהתקנה בחיבור Wifi ניהולי
1חבר מחשב לאחת מיחידות הגישור (בכבל רשת) אל חיבור הLAN2 של היחידההתחבר לרשת הניהולית (Ruijie@XXXX) לאחת מיחידות הגישור - על פי סיומת הMAC של היחידה
2יש לשנות את כתובת מתאם הרשת לכתובת בסגמנט (לדוגמה: 10.44.77.88) פתח דפדפן והקלד את הכתובת: 10.44.77.254.פתח דפדפן והקלד את הכתובת: 192.168.120.1.
3התחבר עם סיסמת ברירת מחדל: admin/admin. או סיסמת ניהול הפרויקט הקייםהתחבר עם סיסמת ברירת מחדל: admin/admin. או סיסמת ניהול הפרויקט הקיים
4ניתן לראות את מצב הקישור בין היחידות (תצוגת חיבור ועוצמת החיבור בין היחידות).ניתן לראות את מצב הקישור בין היחידות (תצוגת חיבור ועוצמת החיבור בין היחידות).

❕ המלצה: מומלץ לחבר את הגשרים בבית / במשרד ולבצע עדכון גרסה לשני היחידות לפני שמביאים אותם ללקוח או להתקנה בגובה כדי להימנע מתקלות במהלך ההתקנה.

  • היחידות במארז מגיעות מצומדות כזוג. לצימוד יחידה שאינה שייכת לסט המקורי, יש לפעול על פי שלב זה

אופציונלי: הגדרת נקודה לריבוי נקודות (P2MP)​

  • במקרה של חיבור של מספר מכשירים קולטים למכשיר משדר יחיד (PTMP) יש לפעול על פי מדריך זה
דגם בסיסמספר יחידות קצה
RG-EST310 V2עד חמש יחידות קצה
RG-EST350 V2עד שלוש יחידות קצה

שלב 4: בדיקת עוצמת אות והתאמה​

באפשרותך לבדוק את כיוונון המכשירים דרך הענן של Ruijie או דרך האפליקציה

בדיקת RSSI (עוצמת קליטה):​

  • ממשק המחשב: לחץ על ערך ה-RSSI או היכנס לעמודה Config < Tools > antenna alignment.
  • ממשק האפליקציה: עבור לטאב ToolKit (ארגז כלים) בתחתית המסך ובחר ב-Antenna Alignment.
  • לאחר התחברות לרשת האלחוטית הניהולית תוכל לראות את אות כיוונון היחידות.
  • הערכים יופיעו וישתנו בזמן אמת ע"פ צבעים – צבע כחול מהווה כיוונון טוב.
  • אם הערך נמוך (למשל: -80 dBm), הכוון מחדש את הגשרים.
  • יש להתאים כיוון גובה (Vertical) וכיוון רוחב (Horizontal) של היחידות.
  • בצע סריקת תדרים (Spectrum Scan) אם האינטרנט איטי, ושנה תדר לפי הצורך.

EWEB

שלב 5: חיבור לענן​

כדי לשלוט על היחידות דרך האינטרנט, אפשר ומומלץ לחבר אותן לענן של Ruijie.

הליך החיבור:​

  1. ודא שלפחות אחת מהיחידות מחוברת לאינטרנט (דרך הרשת שאליה מחובר ה-NVR).
  2. התקן את אפליקציית Ruijie Reyee בטלפון.
  3. פתח את האפליקציה, היכנס לחשבון הענן שלך.
  4. יש להיכנס לפרויקט הרצוי - במידה וקיים, לחלופין ניתן לפתוח פרויקט חדש.
  5. לחץ על "+" להוספת מכשיר חדש וסרוק את הברקוד שיש על גב המכשיר או הקלד את מספר המכשיר הסידורי.
  6. עקוב אחרי ההוראות במסך.

❕ יש לשים לב❤️: בכל תהליך שדרוג ועדכון גרסה יש לבצע עדכון גרסה ליחידה המרוחקת (CPE) ראשונה ורק לאחר סיום העדכון לבצע שדרוג ליחידה הראשית (NVR). על היחידות להיות בגרסה זהה על מנת לשמור על פעילות תקינה.

שלב 6: בדיקת נורות​

היחידה מדליקה נורות לפי המצב:

נורהמשמעות
System (מערכת)מהבהבת = עובד תקין
LANמהבהבת = יש תעבורת רשת
RSSI (קליטה)3 נורות = קליטה חזקה
RSSI (קליטה)1 נורה = קליטה חלשה, לשפר כיוון

LED
