🧭 כלי Antenna Alignment מאפשר לכוונן את האנטנות הפיזיות בקישור אלחוטי (Bridge) של Ruijie Reyee (כמו סדרת EST300 , AirMetro) כדי למקסם את עוצמת האות (RSSI) ולשפר את ביצועי הרשת.

קיימת אפשרות להשתמש בכלי דומה דרך האפליקציה - מדריך כאן

1. גישה לממשק הניהול המקומי (eWeb)​

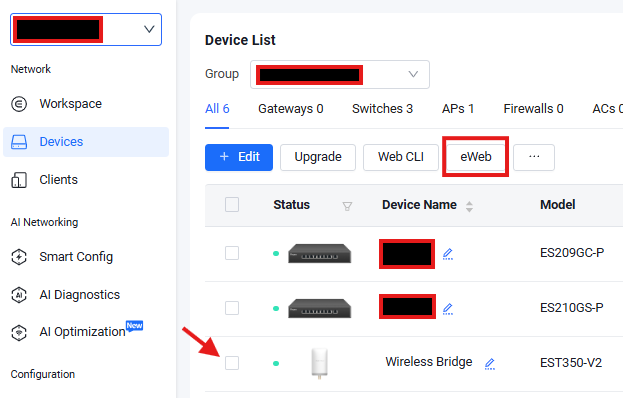

  • התחבר לאחת היחידות באמצעות הענן (לחיצה על כפתור הeWeb) או נווט אל כתובת ה-IP המקומית של היחידה בדפדפן.

EWEB

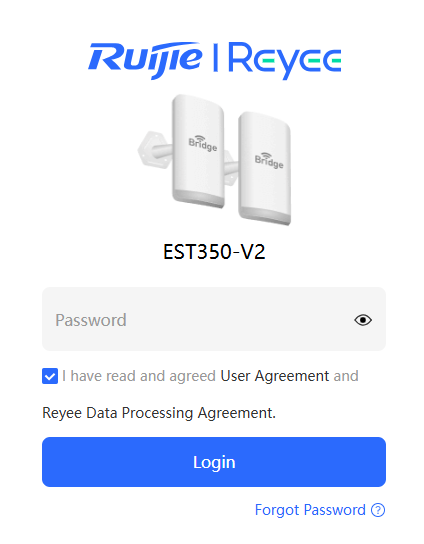

  • הזן את סיסמת הפרויקט שהוגדרה ב-Ruijie Cloud. אם לא הוגדרה סיסמה, השתמש בסיסמה הדיפולטיבית: admin.

CONNECT

לחלופין התחברות פיזית למכשיר​

  • חבר את המחשב ליציאת ה-LAN/PoE של מכשיר ה-Bridge באמצעות כבל רשת.
  • הגדרת IP: אם אין DHCP, הגדר IP סטטי למחשב באותו מקטע רשת כמו המכשיר.
    • IP ברירת מחדל נפוץ למכשיר: 10.44.77.254

לחלופין התחברות דרך רשת אלחוטית ניהולית​

  • התחבר לממשק הרשת האלחוטית של המכשיר דרך הגדרות האינטרנט במחשב (Ruijie_XXXX@ כאשר XXXX הם 4 התווים האחרונים של כתובת הMAC של היחידה).
  • **פתח את דפדפן המכשיר והקלד את כתובת ה- IP של המכשיר או את כתובת המכשיר הדיפולטיבית 192.168.120.1

ב. כניסה​

  • הזן את פרטי הכניסה - שם המשתמש הוא admin, הסיסמה היא סיסמת ניהול המכשיר שהוזנה בהגדרת המכשיר, סיסמת הפרויקט או סיסמת ברירת המחדל admin.

⚠️יש לוודא כי גרסת התוכנה היא העדכנית ביותר סדר עדכון הגרסה: יש לעדכן תמיד את את המכשיר הקולט (CPE/CAM) ורק לאחר מכן את הצד הראשי - המשדר (BASE/NVR).

2. איתור הכלי​

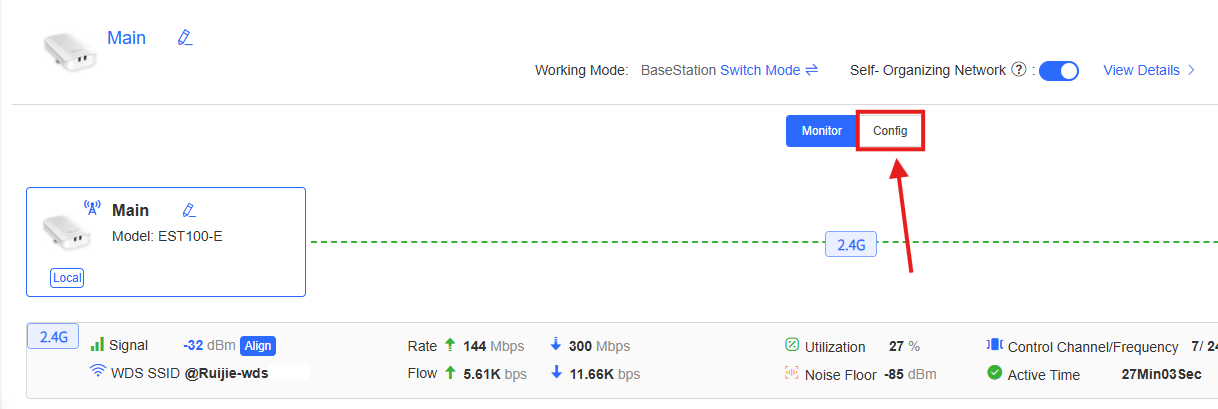

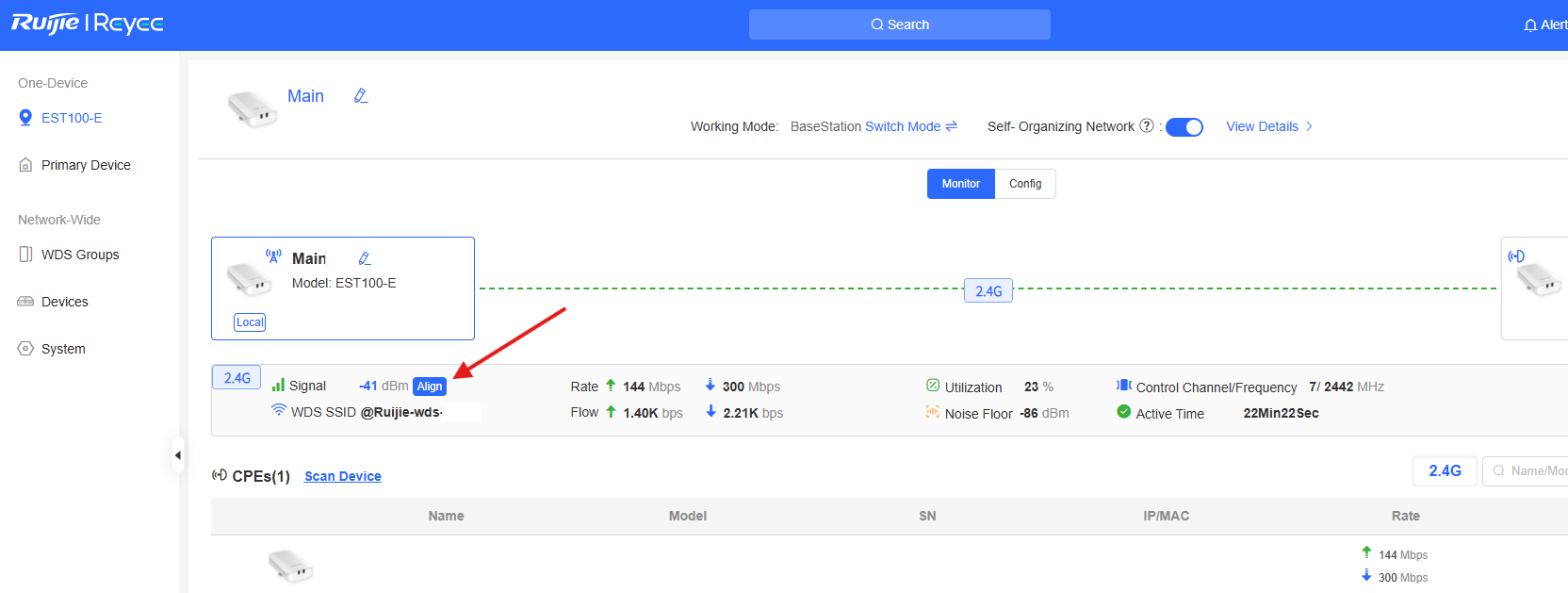

אופציית הצפייה באיזון קיימת במסך הראשי של הממשק לצד סימן עוצמת האות (Signal) עם פרמטר Align bDm. לחיצה על יישור (Align) תפתח את תצוגת היישור בזמן אמת.

EWEB

EWEB

אופציה נוספת היא לנווט בתוך ממשק הניהול:

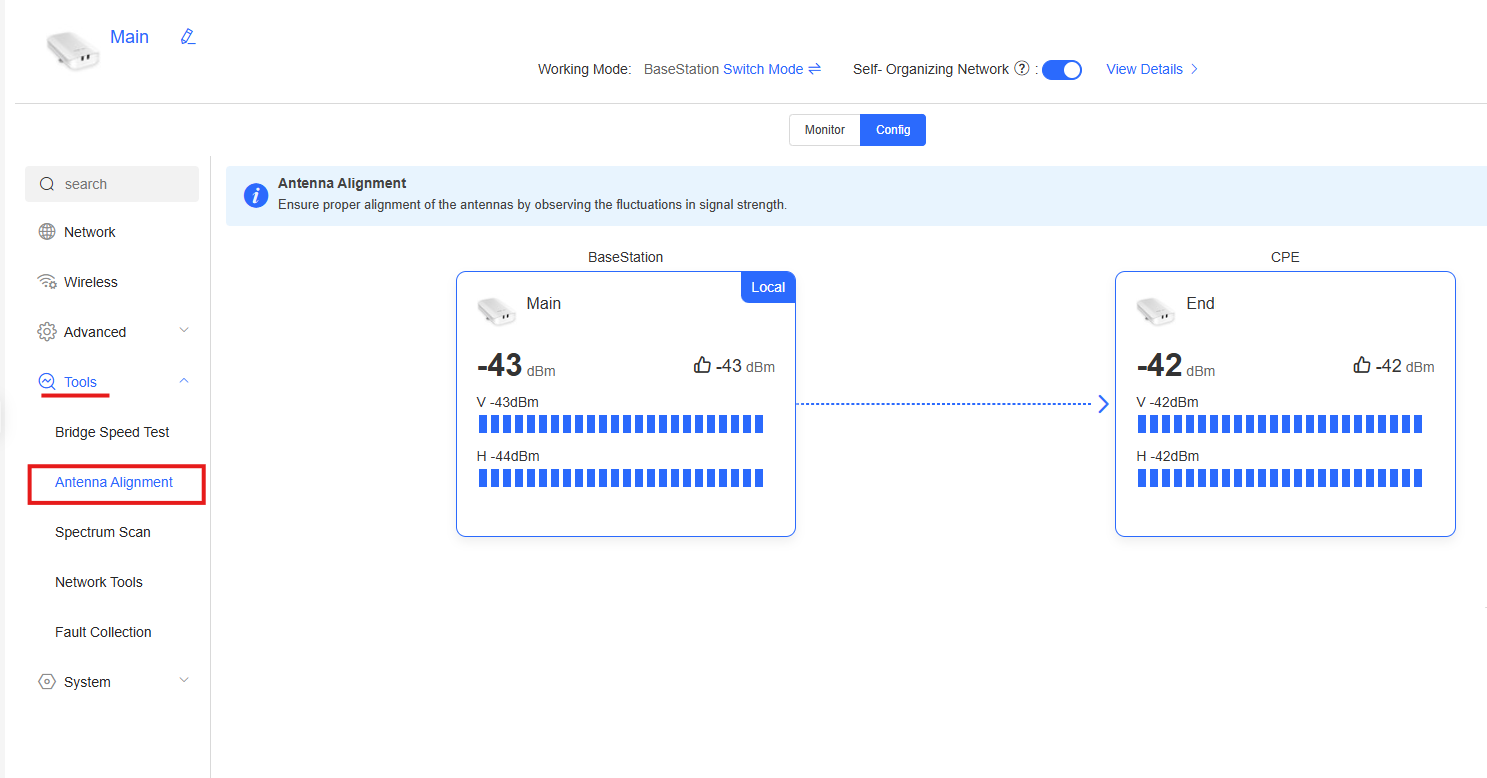

  • Config ➡️ Tools ➡️ Antenna Alignment (תצורה > כלים > איזון אנטנה)

EWEB

EWEB

3. תהליך היישור והכיוונון​

א. הפעלת הניטור​

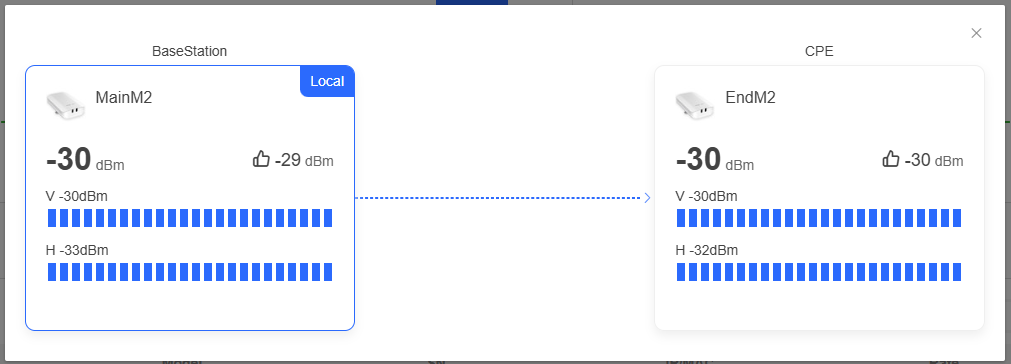

  1. במסך Antenna Alignment ניתן לצפות בעוצמת האות בשידור חי.

ב. ניתוח עוצמת האות (RSSI)​

הכלי יציג את ערך RSSI (Received Signal Strength Indication):

  • RSSI נמדד ב- dBm (דציבלים ביחס ל-1 מיליוואט) והוא תמיד שלילי.
  • המטרה: להגיע לערך ה-RSSI שהכי קרוב לאפס.
איכות האותטווח (דוגמה)
מצויןdBm-40 עד -55 dBm
טוב מאוד-55dBm עד dBm-65
סביר/גבולימתחת ל-dBm-70

ג. כיוונון פיזי​

בצע כיוונון עדין של האנטנה הפיזית בזמן שהכלי פועל:

  1. עמודה V מייצגת כיוון אנכי (Vertical): כוונן את זווית ההטיה (למעלה ולמטה) באותו אופן כדי למקסם את האות.
  2. עמודה H מייצגת כיוון אופקי (Horizontal): סובב את האנטנה באיטיות ימינה ושמאלה עד למציאת הנקודה בה ערך ה-RSSI הוא הגבוה ביותר (הקרוב ביותר לאפס).
  3. נעילה: לאחר השגת הערך המקסימלי האפשרי, הדק את מנגנון הקיבוע.

❗ הערה חשובה: יש לבצע את תהליך הכיוונון בשני צידי הקישור (בתחנת הבסיס ובתחנת הלקוח) כדי להבטיח יישור הדדי ואופטימלי.
