התקנת נתב RG-EW3000GX
🛠️ מדריך זה מספק סקירה של הנתב, סטטוס נוריות ה-LED והוראות התקנה לנתב יחיד או רשת Mesh.

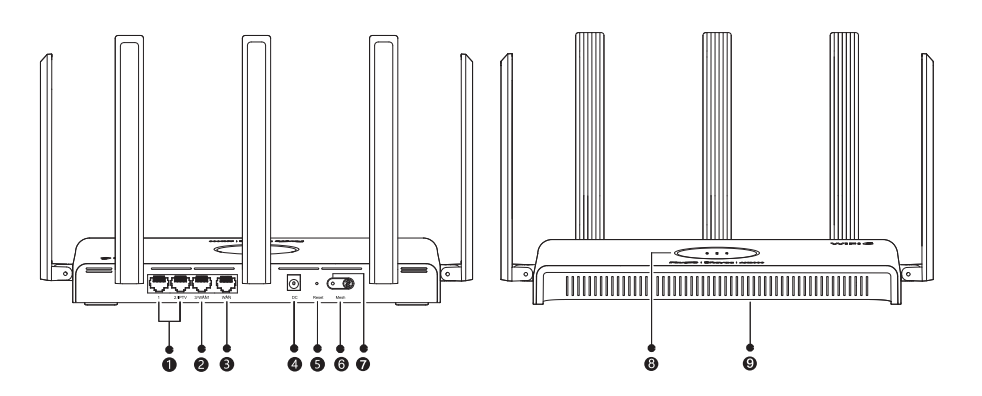

I. סקירת מוצר ורכיבים
דגם: RG-EW3000GX PRO / RG-EW3000GX
הנתב כולל את החיבורים והרכיבים הבאים:
- יציאת LAN (1GE)
- יציאת Ethernet (WAN/LAN) (1GE)
- יציאת WAN (1GE)
- חיבור ספק כוח (DC Power Input Plug)
- כפתור איפוס (Reset)
- כפתור Reyee Mesh
- סטטוס Reyee Mesh LED
- תווית מדבקת
תכולת החבילה:
החבילה מכילה נתב, מתאם חשמל, מדריך התקנה מהירה, כרטיס אחריות וכבל רשת.
II. סטטוס נוריות LED
1. מחוון Reyee Mesh LED
| מצב | תיאור |
|---|---|
| דולק קבוע | צימוד הרשת הצליח. |
| כבוי | צימוד הרשת לא בוצע / רשת ה-Mesh מנותקת. |
| מהבהב | צימוד ה-Mesh מתבצע. |
2. מחוון LED של סטטוס המערכת (System Status LED)
| מצב | תיאור |
|---|---|
| דולק קבוע (ירוק) | הנתב פועל כראוי או מחובר לאינטרנט. |
| מהבהב (ירוק) | הנתב בתהליך אתחול, איפוס או עדכון. |
| דולק קבוע (כתום) | עוצמת האות של קישור ה-Mesh נמוכה (כנתב משני). |
| דולק קבוע (אדום) | הנתב אינו מחובר לאינטרנט. |

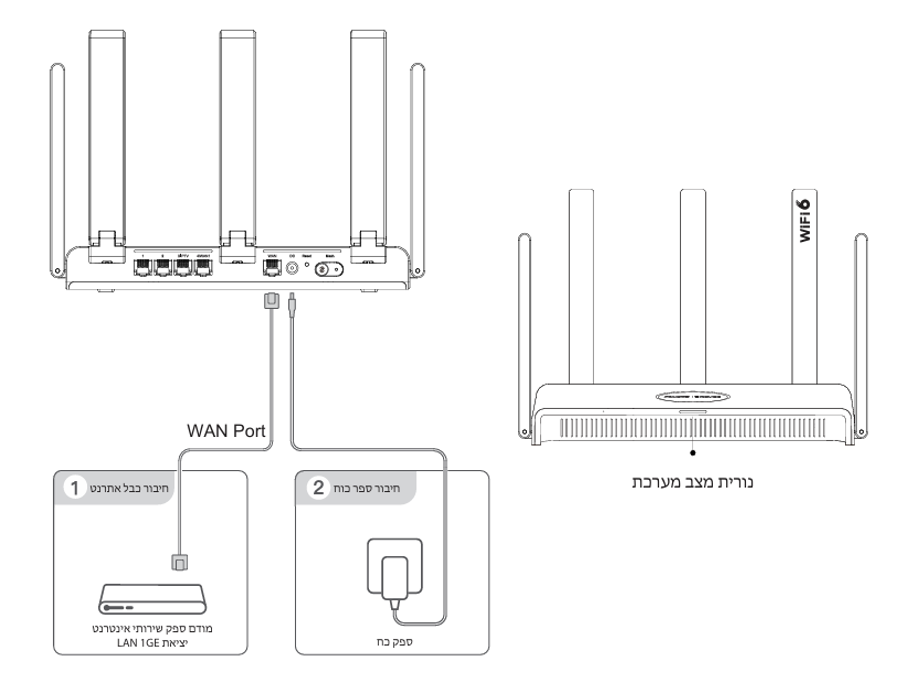

III. התקנה של נתב יחיד
- חיבור לחשמל: חבר את ספק הכוח לנתב.
- חיבור לרשת: חבר כבל Ethernet מיציאת ה-LAN של המודם ליציאת ה-WAN בנתב.
- התחברות: לאחר שנורית מצב המערכת דולקת קבוע, הנתב מוכן לשימוש.
- הגדרות: התחבר לרשת ה-Wi-Fi של הנתב (@Ruijie-sXXXX) והזן
192.168.110.1בדפדפן כדי לגשת לממשק ההגדרות.

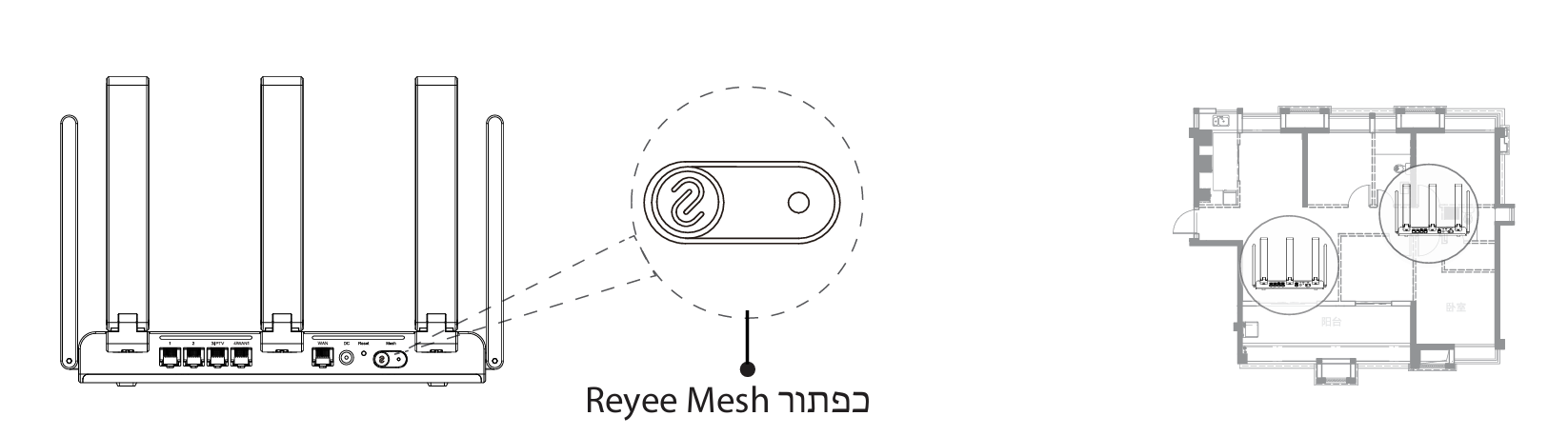

IV. חיבור מספר נתבים באמצעות רשת Reyee Mesh
הערה: רשת ה-Mesh נתמכת בעד שישה נתבים, כולל נתב ראשי אחד וחמישה נתבים משניים.
א. חיבור אלחוטי (Wireless Mesh)
- הגדרת נתב ראשי: חבר את הנתב הראשון לאינטרנט והגדר אותו כנתב ראשי.
- מיקום והפעלה (נתב משני): מקם את הנתב המשני במרחק של עד 2 מטרים מהנתב הראשי והפעל אותו. המתן עד שנורית מצב המערכת בנתב המשני תהפוך מהבהב לאדום קבוע.
- איפוס: ודא שהנתב המשני נמצא בהגדרות יצרן. אם הנתב כבר הוגדר, השתמש בסיכה כדי ללחוץ על כפתור ה-Reset למשך 10 שניות כדי לשחזר את הגדרות היצרן.
- צימוד רשת: לחץ על כפתור Reyee Mesh בנתב הראשי. הצימוד יימשך כ-2 דקות.
- אישור: נוריות ה-Reyee Mesh LED בשני הנתבים יהבהבו. כאשר שתיהן מפסיקות להבהב ודולקות קבוע, הצימוד הושלם. הנתב המשני יסנכרן אוטומטית את אות ה-Wi-Fi.
- מיקום קבוע: מקם את הנתב המשני במקום הרצוי. אם נורית המצב דולקת באופן קבוע בכתום או אדום, מקם את שני הנתבים קרוב יותר כדי להימנע ממכשולים רבים.

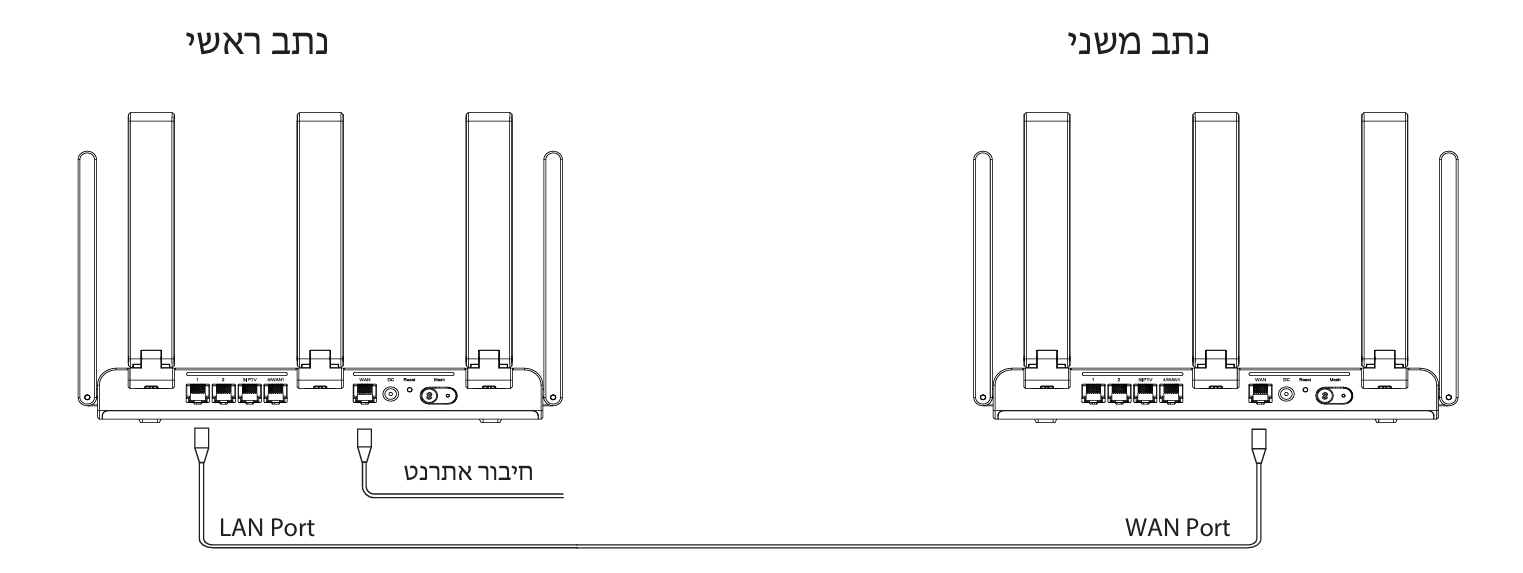

ב. חיבור קווי (Wired Mesh)
- הגדרת נתב ראשי: חבר את הנתב הראשון לאינטרנט והגדר אותו כנתב ראשי.
- איפוס: ודא שהנתב המשני משתמש בהגדרות יצרן.
- חיבור כבל: הכנס קצה אחד של כבל ה-Ethernet ליציאת ה-WAN (צהוב) של הנתב המשני וחבר את הקצה השני ליציאת ה-LAN של הנתב הראשי.
- הפעלה וצימוד: הפעל את שני הנתבים והמתן עד שנורית ה-LED תידלק בירוק קבוע.
- סיום הצימוד: לחץ על כפתור Reyee Mesh בנתב הראשי כדי להשלים את צימוד הרשת הקווי. לאחר הצימוד, הנתב המשני יסנכרן אוטומטית את אות ה-Wi-Fi של הנתב הראשי.
V. ניהול הנתב
ניתן לנהל את הנתב באמצעות ממשק האינטרנט:
- התחבר לרשת ה-Wi-Fi של הנתב.
- פתח דפדפן והזן
192.168.110.1בשורת הכתובת.
